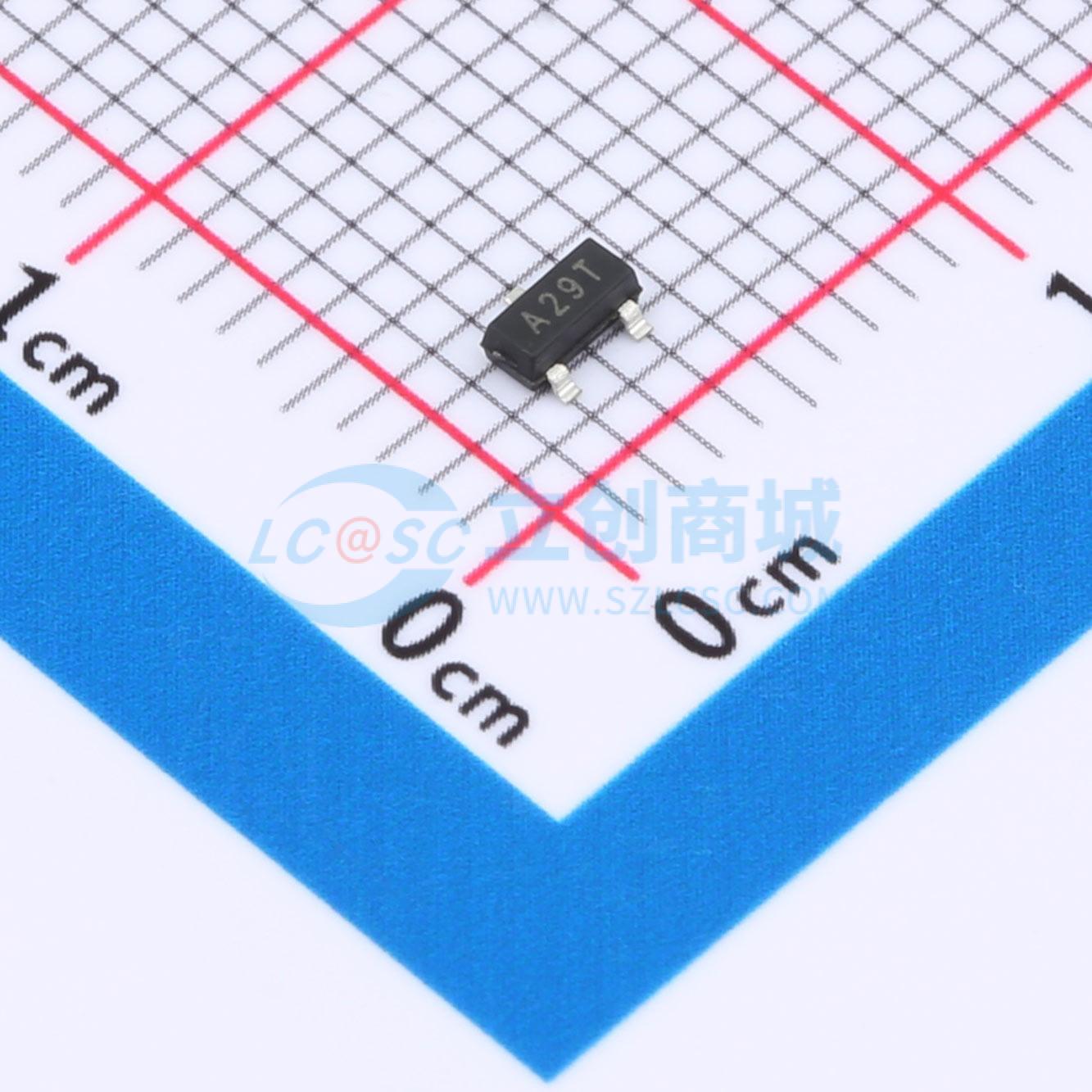

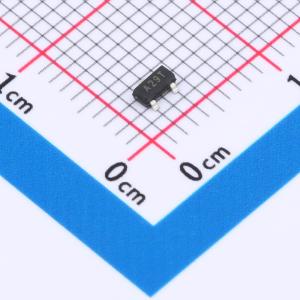

DMN3300U-HXY
耐压:30V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N型场效应管具有5A的电流承载能力和30V的工作电压，内阻典型值为33mΩ，适用于高效能应用。其VGS为12V，确保了良好的控制性能。该元器件设计精良，适用于多种高性能电子设备，能够确保系统的稳定运行，提升整体能效。
- 商品型号
- DMN3300U-HXY
- 商品编号
- C22366521
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 42mΩ@10V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.6nC@4.5V | |
| 输入电容(Ciss) | 310pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 49pF |
商品概述
PMV40UN2R采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 5A
- 在VGS = 10V时，RDS(ON) < 42mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
