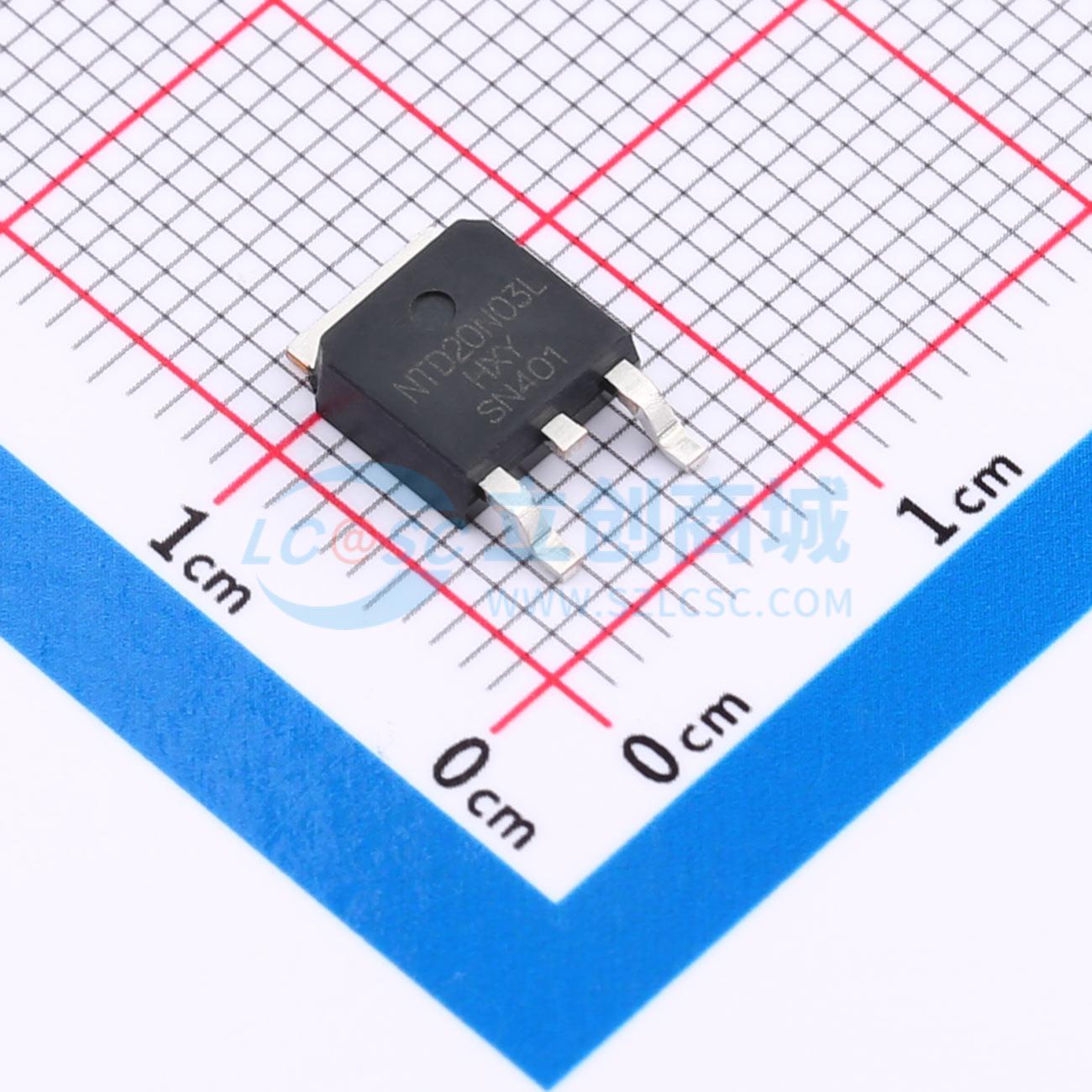

温馨提醒：图片仅供参考，商品以实物为准
NTD20N03L27-HXY
1个N沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N型场效应管拥有20A的电流承载能力，能在30V的电压下稳定工作。其内阻典型值为15mΩ，确保了较低的功耗。VGS为20V，适用于大多数应用需求。该元器件设计精良，性能可靠，适合用于多种电子设备中，以实现高效的电流控制和信号处理。
- 商品型号
- NTD20N03L27-HXY
- 商品编号
- C22366525
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 20.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 4.9nC@4.5V | |
| 输入电容(Ciss) | 416pF | |
| 反向传输电容(Crss) | 51pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 62pF |
商品概述
IRLR2703采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V，ID = 20 A
- 在VGS = 10 V时，RDS(ON) < 25 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
