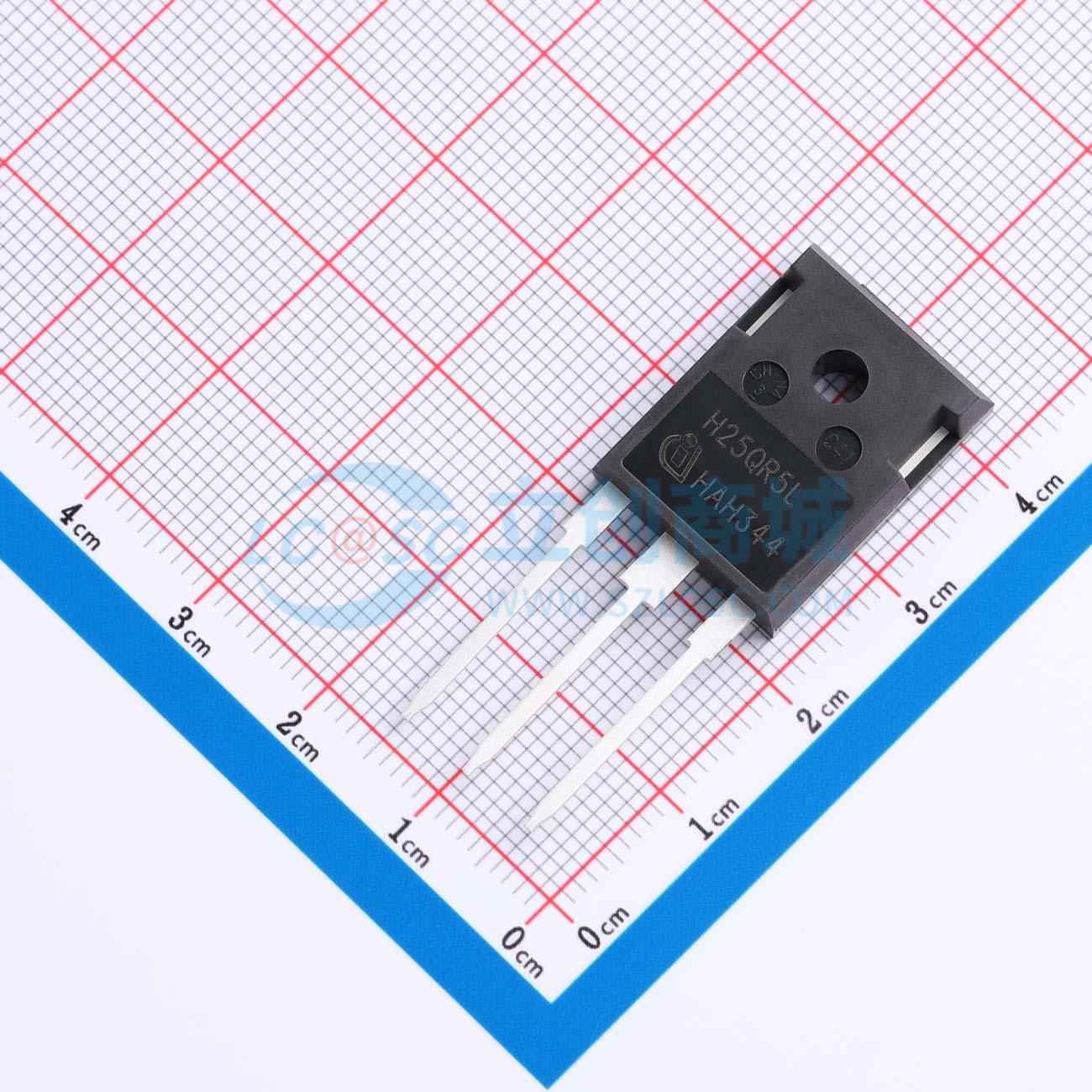

温馨提醒：图片仅供参考，商品以实物为准
IHW25N140R5LXKSA1
1.4kV 68A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 1400V，IC = 25A。 强大的单片体二极管，正向电压低，仅适用于软换相。 非常紧密的参数分布。 高坚固性，温度稳定性能。 极低的VCEsat。 由于VCEsat的正温度系数，易于并联。应用：电磁炉。 微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHW25N140R5LXKSA1
- 商品编号
- C20191003
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 246W | |
| 集射极击穿电压(Vces) | 1.4kV | |
| 集电极电流(Ic) | 68A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@0.34mA | |
| 栅极电荷量(Qg) | 150nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.05nF | |
| 输出电容(Coes) | 32pF | |
| 反向传输电容(Cres) | 26pF | |
| 关断延迟时间(Td(off)) | 195ns | |
| 关断损耗(Eoff) | 110uJ | |
| 工作温度 | -40℃~+175℃ |
商品特性
- VCE = 1400V，IC = 25A
- 强大的单片体二极管，正向电压低，专为软换流设计
- 参数分布非常紧密
- 高鲁棒性，温度稳定性好
- 极低的VCEsat
- 由于VCEsat具有正温度系数，易于并联
- 低电磁干扰
- 根据目标应用的JESD - 022标准进行了认证
- 无铅引脚镀层；符合RoHS标准
- 无卤素（根据IEC 61249 - 2 - 21标准）
应用领域
- 电磁炉
- 微波炉
