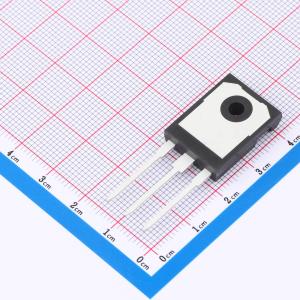

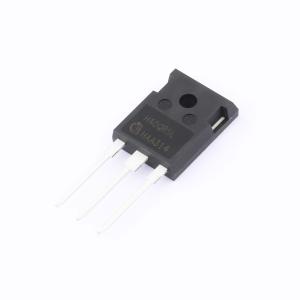

温馨提醒：图片仅供参考，商品以实物为准
IHW40N140R5LXKSA1
1.4kV 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 1400V。IC = 40A。强大的单片体二极管，正向电压低，专为软换流设计。参数分布非常紧密。高耐用性，温度稳定性好。极低的VCEsat。应用：电磁炉。微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHW40N140R5LXKSA1
- 商品编号
- C20191006
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 10.733333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 366W | |
| 集射极击穿电压(Vces) | 1.4kV | |
| 集电极电流(Ic) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@0.63mA | |
| 栅极电荷量(Qg) | 260nC@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.02nF | |
| 输出电容(Coes) | 57pF | |
| 反向传输电容(Cres) | 48pF | |
| 关断延迟时间(Td(off)) | 225ns | |
| 关断损耗(Eoff) | 240uJ | |
| 工作温度 | -40℃~+175℃ |
商品特性
- VCE = 1400V - IC = 40A - 强大的单片体二极管，正向电压低，专为软换流设计
- 非常严格的参数分布
- 高鲁棒性，温度稳定性好
- 极低的VCEsat
- 由于VCEsat具有正温度系数，易于并联
- 低电磁干扰
- 根据JESD - 022标准针对目标应用进行了认证
- 无铅引脚镀层；符合RoHS标准
- 无卤（根据IEC 61249 - 2 - 21）
应用领域
- 电磁炉
- 微波炉
