温馨提醒：图片仅供参考，商品以实物为准

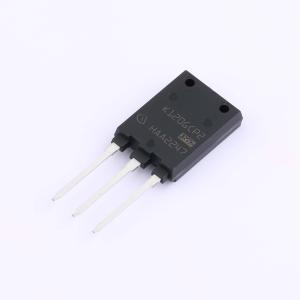

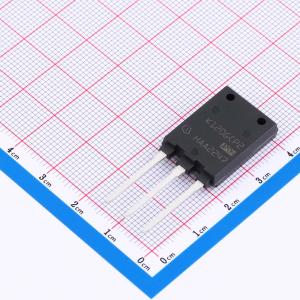

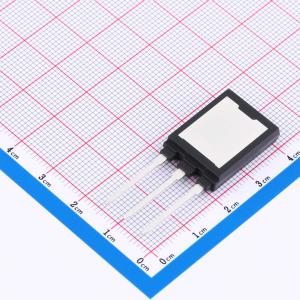

IKQB120N75CP2AKSA1
750V 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用可回流焊接封装的短路耐受型750 V EDT2 IGBT，与软恢复快速恢复二极管共封装。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKQB120N75CP2AKSA1
- 商品编号
- C20191016
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 750V | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 577W | |
| 集射极饱和电压(VCE(sat)) | 1.65V@120A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@1.6mA | |
| 栅极电荷量(Qg) | 481nC@120A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 12.98nF@25V | |
| 开启延迟时间(Td(on)) | 57ns | |
| 关断延迟时间(Td(off)) | 285ns | |
| 导通损耗(Eon) | 6.4mJ | |
| 关断损耗(Eoff) | 3.4mJ | |
| 反向恢复时间(Trr) | 259ns | |
| 工作温度 | -40℃~+175℃ |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交0单
