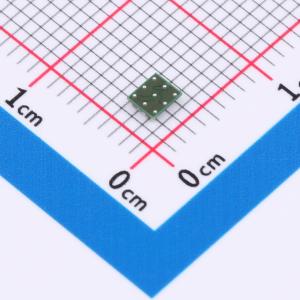

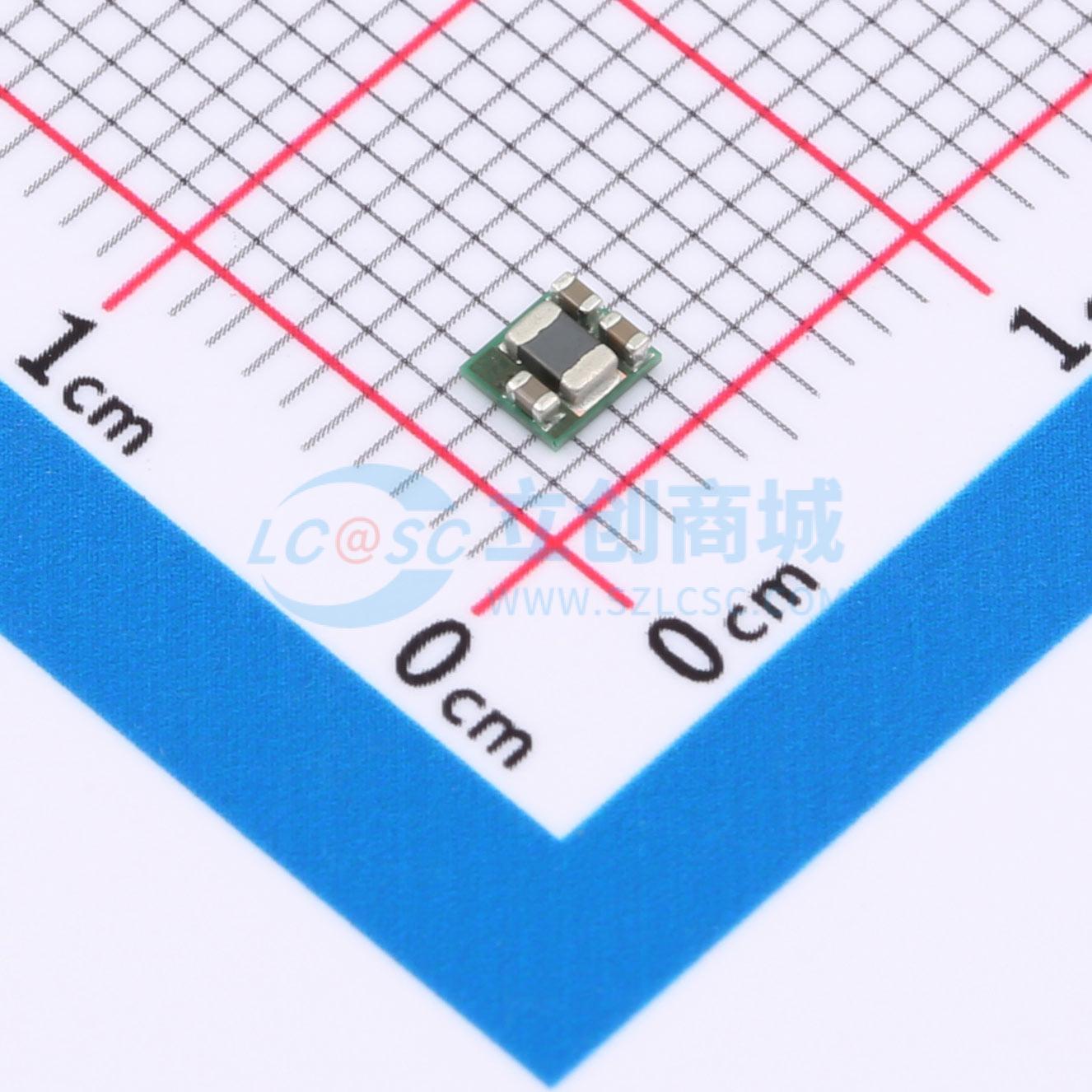

温馨提醒：图片仅供参考，商品以实物为准

TPS81256SIPR

3W 高效升压转换器停产

描述: 集成电源解决方案，采用 MicroSiP? 封装的 3W 高效升压转换器模块 9-uSiP -40 to 85
品牌名称: TI(德州仪器)
商品型号: TPS81256SIPR
商品编号: C188650
商品封装: USIP-9(2.9x2.6)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS81256器件是一个完整的MicroSiP直流/直流升压电源解决方案，适用于电池供电的便携式应用。封装中包括开关稳压器、电感器和输入/输出电容器。只需一个极小的额外输出电容器即可完成此设计。 TPS81256是一款基于高频同步升压直流/直流转换器而构建的器件，经优化可适用于电池供电的便携式应用。该直流/直流转换器可在4MHz的稳定开关频率下工作，可在轻负载电流时进入省电模式，以保持整个负载电流范围内的高效率。 PFM模式可在轻负载工作时将电源电流降至43μA（典型值），从而延长电池使用寿命。TPS81256适用于低功耗应用，在整个锂离子电池电压范围内支持3W以上的输出功率。关断模式下的输入电流低于1μA（典型值），最大程度地延长了电池寿命。由于只需很少的外部组件，TPS81256提供了一个小于9mm²的极小解决方案尺寸。此解决方案采用一个紧凑型(2.6mm×2.9mm)且低厚度(1.0mm)的球状引脚栅格阵列(BGA)封装，此封装适合用于采用标准表面贴装设备的自动组装。

商品特性

运行频率为4MHz时，效率91%
2.5V至5.5V的宽输入电压范围，V₀ₜₚ = 5.0V，Vᵢₙ ≥ 3.3V时，Iₒᵤₜ ≥ 550mA
5.0V固定输出电压
总直流电压精度为±2%
43μA电源电流
同类产品中最佳的线路和负载瞬态，Vᵢₙ ≥ Vₒᵤₜ运行
低纹波轻负载脉冲频率调制(PFM)模式
关断期间的真正负载断开
热关断和过载保护
高度低于1mm的解决方案
总体解决方案尺寸 < 9mm²
9引脚MicroSiP封装

应用领域

手机、智能电话、平板电脑
单声道和立体声APA应用
USB - OTG、HDMI应用
USB充电端口(5V)

交货周期

订货29-31个工作日

购买数量

(1个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	5V
	输出电流	-
	开关频率	4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	43uA
	开关管(内置/外置)	内置
	输出类型	固定
