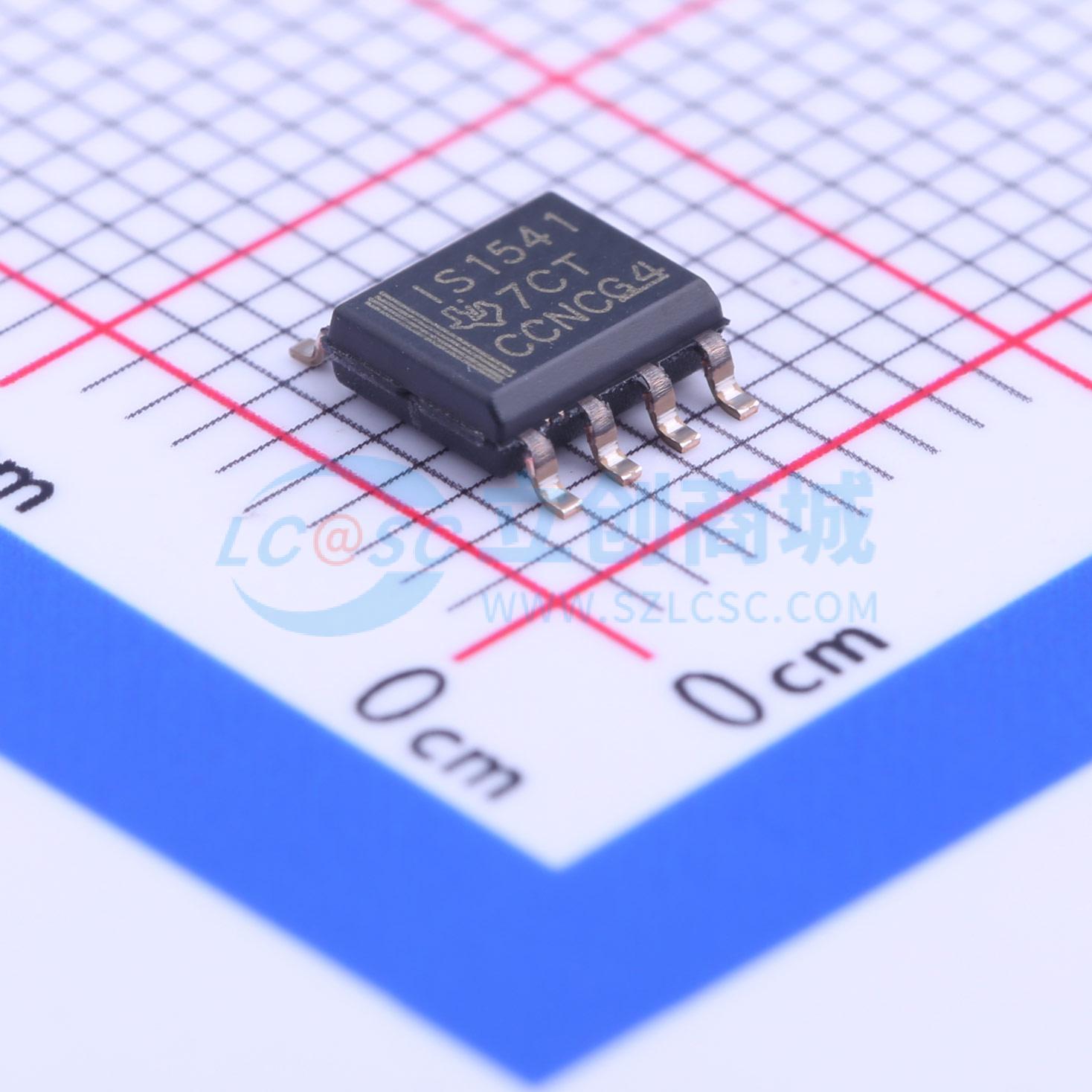

ISO1541D

商品概述

ISO1540和ISO1541器件是低功耗双向隔离器，与I²C接口兼容。这些器件的逻辑输入和输出缓冲器通过采用二氧化硅（SiO₂）隔离层的电容隔离技术实现隔离。与隔离电源配合使用时，这些器件可阻断高电压、隔离接地，并防止噪声电流进入本地接地，避免干扰或损坏敏感电路。

与光耦合器相比，这种隔离技术在功能、性能、尺寸和功耗方面具有优势。ISO1540和ISO1541器件能够以小尺寸实现完整的隔离式I²C接口。

ISO1540有两条用于时钟和数据线的隔离双向通道，而ISO1541有一条双向数据线和一条单向时钟通道。ISO1541适用于单主设备应用，而ISO1540适用于多主设备应用。对于从设备可能进行时钟拉伸的应用，应使用ISO1540器件。

这些器件通过将一侧的低电平输出电压偏移至高于该侧高电平输入电压的值，从而实现隔离式双向通信，避免了标准数字隔离器可能出现的内部逻辑锁存问题。

隔离双向、与I²C兼容，通信支持高达1 MHz的操作
3 V至5.5 V电源范围
开漏输出，一侧灌电流能力为3.5 mA，另一侧为35 mA
-40℃至+125℃工作温度范围
±50 kV/μs瞬态抗扰度（典型值）
所有引脚的HBM ESD保护为4 kV；总线引脚为8 kV
安全相关认证：
- 符合DIN V VDE V 0884-10（VDE V 0884-10）:2006-12标准的4242 VPK隔离
- 符合UL 1577标准的1分钟2500 VFMS隔离
- 符合CSA组件验收通知5A、IEC 60950-1和IEC 61010-1终端设备标准
- 符合GB4943.1-2011标准的CQC基本绝缘

订货9-11个工作日

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离式I2C
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
