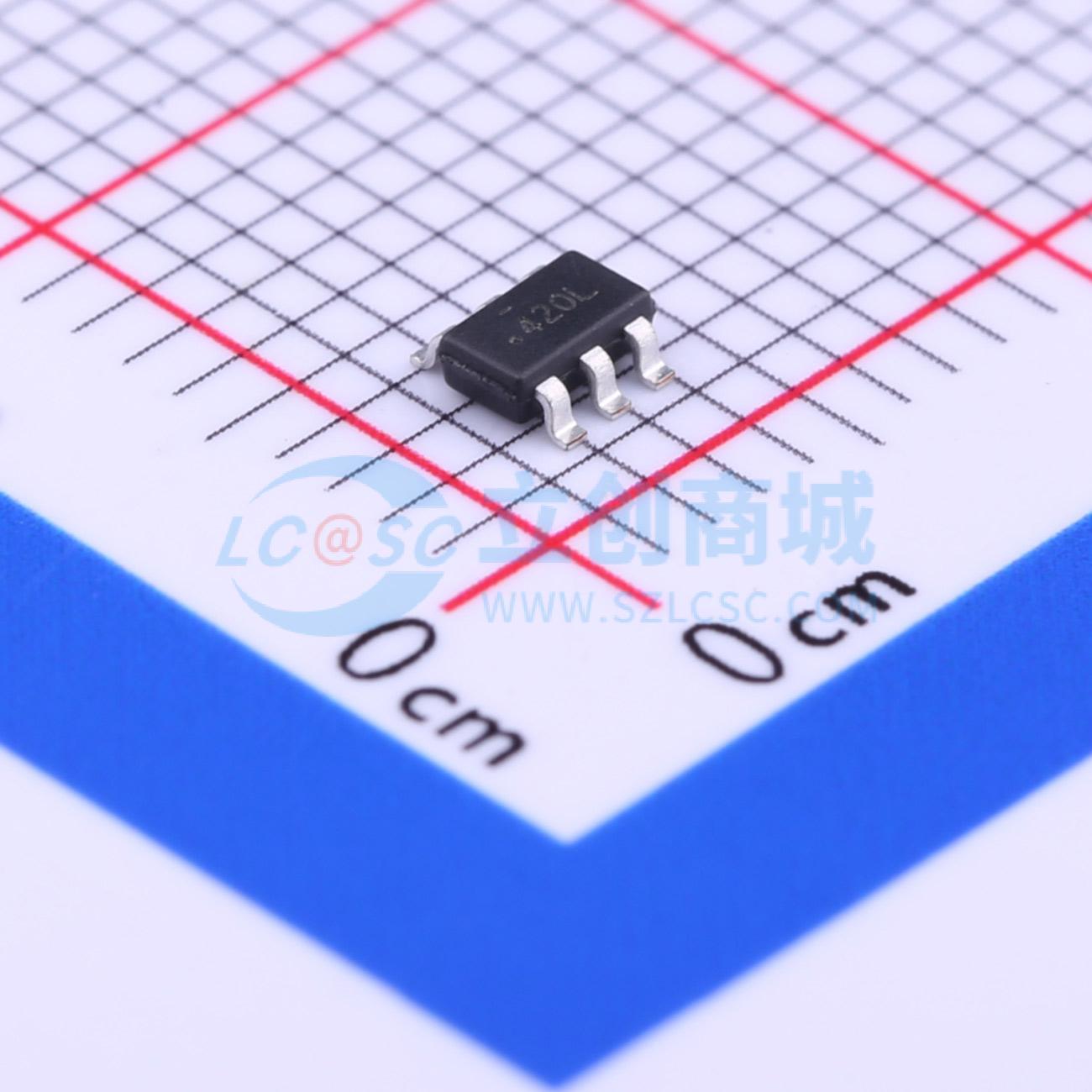

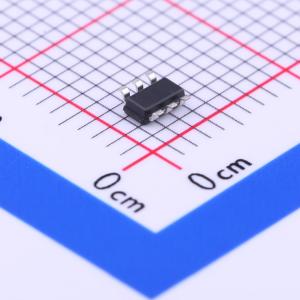

温馨提醒：图片仅供参考，商品以实物为准
FDC6420C
N沟道+P沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此类 N 和 P 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻，同时保持卓越的开关性能。此类器件适用于无法采用更昂贵的 SO-8 和 TSSOP-8 封装的应用，可为其在非常小的占地面积中提供卓越的功率耗散。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDC6420C
- 商品编号
- C154515
- 商品封装
- SuperSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 190mΩ@2.5V | |
| 耗散功率(Pd) | 960mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.6nC@4.5V | |
| 输入电容(Ciss) | 337pF | |
| 反向传输电容(Crss) | 51pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 88pF |
商品概述
这些N沟道和P沟道MOSFET采用先进的PowerTrench工艺制造，该工艺经过专门优化，可在保持出色开关性能的同时，最大程度降低导通电阻。 这些器件专为在极小的占位面积内实现出色的功率耗散而设计，适用于较大且成本较高的SO - 8和TSSOP - 8封装不适用的应用场景。
应用领域
- 直流-直流转换器-负载开关-液晶显示器逆变器
