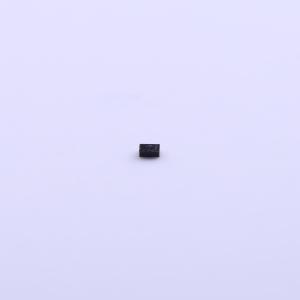

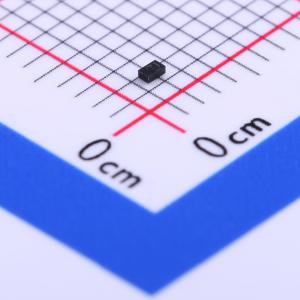

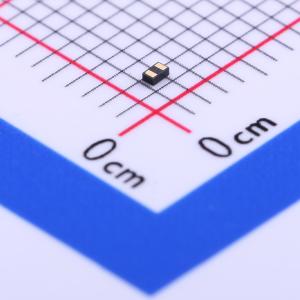

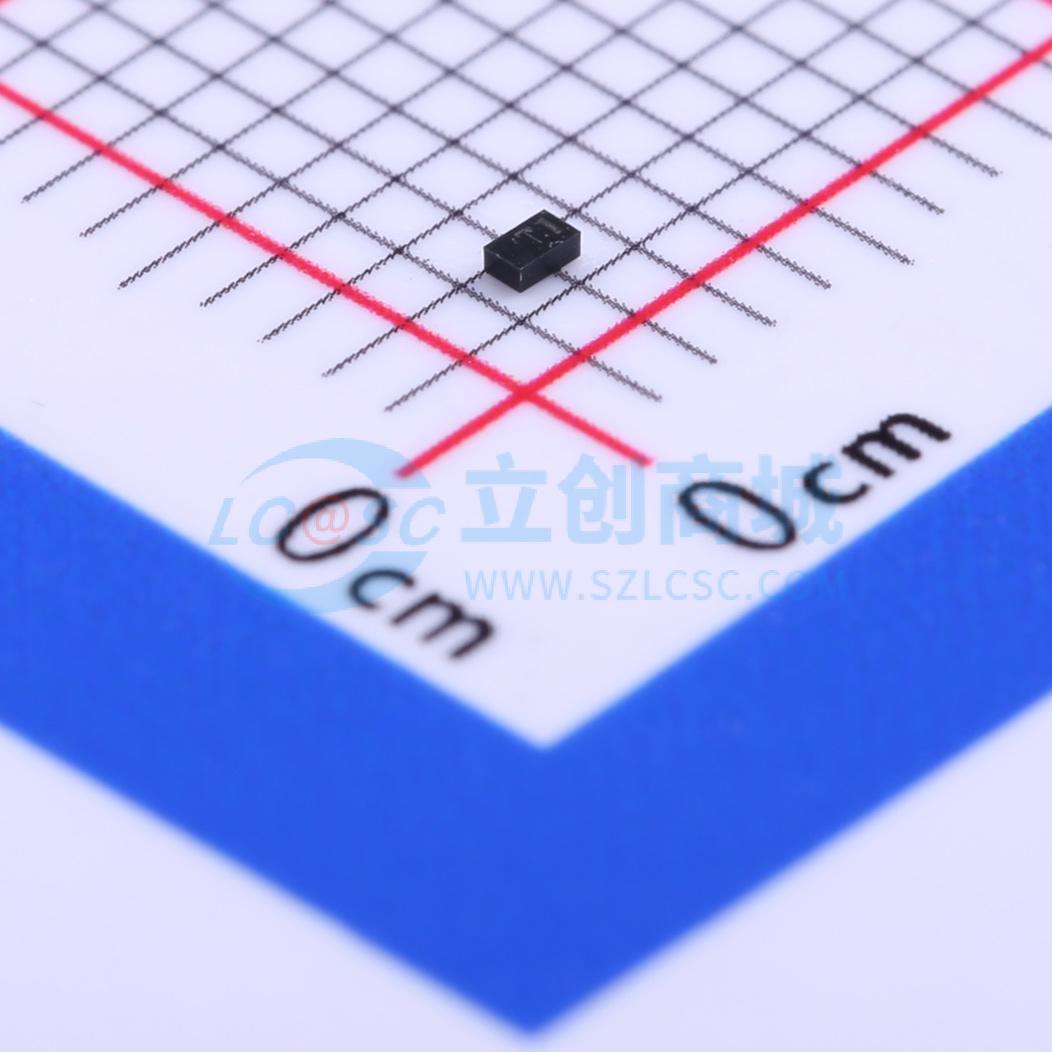

ESDAXLC6-1BT2
双向TVS 3V截止 峰值脉冲电流：1.3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速接口的单线双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDAXLC6-1BT2
- 商品编号
- C154523
- 商品封装
- SOD-882T
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 1.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 70nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品概述
ESDAXLC6 - 1BT2是一款双向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。该器件非常适合需要降低线路电容和节省电路板空间的应用。
商品特性
- 双向器件
- 可承受多次ESD冲击
- 超低二极管电容：0.4 pF
- 低泄漏电流
- 薄型SOD882封装 - 与0402尺寸兼容
- 超小尺寸：0.6 mm²，符合RoHS标准
- 符合IEC 61000 - 4 - 2 4级标准，15 kV（空气放电）、8 kV（接触放电）
应用领域
- 智能手机、移动电话及配件
- 平板电脑、上网本和笔记本电脑
- 便携式多媒体播放器及配件
- 数码相机和摄像机
- 通信系统
