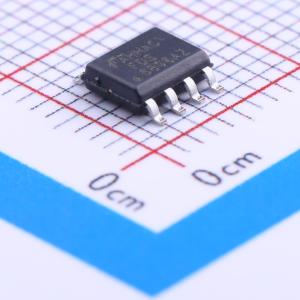

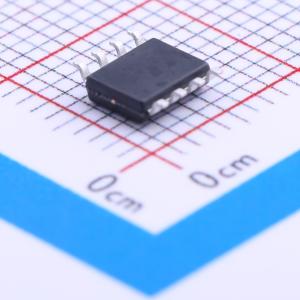

温馨提醒：图片仅供参考，商品以实物为准
FDS6898AZ
2个N沟道 耐压:20V 电流:9.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此类 N 沟道逻辑电平 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻，同时保持卓越的开关性能。此类器件非常适用于要求线内低功率损耗和快速开关的低压和电池供电应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS6898AZ
- 商品编号
- C154514
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9.4A | |
| 导通电阻(RDS(on)) | 18mΩ@2.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@4.5V | |
| 输入电容(Ciss) | 1.821nF | |
| 反向传输电容(Crss) | 208pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 440pF |
商品概述
这些N沟道逻辑电平MOSFET采用仙童半导体公司先进的PowerTrench工艺制造，该工艺经过特别优化，可在保持卓越开关性能的同时，最大程度降低导通电阻。 这些器件非常适合需要低在线功率损耗和快速开关的低压及电池供电应用。
商品特性
- 9.4 A、20 V；VGS = 4.5 V时，RDS(ON) = 14 mΩ
- VGS = 2.5 V时，RDS(ON) = 18 mΩ
- 低栅极电荷（典型值为16 nC）
- 静电放电保护二极管
- 高性能沟槽技术，实现极低的RDS(ON)
- 高功率和电流处理能力
- SO-8封装
