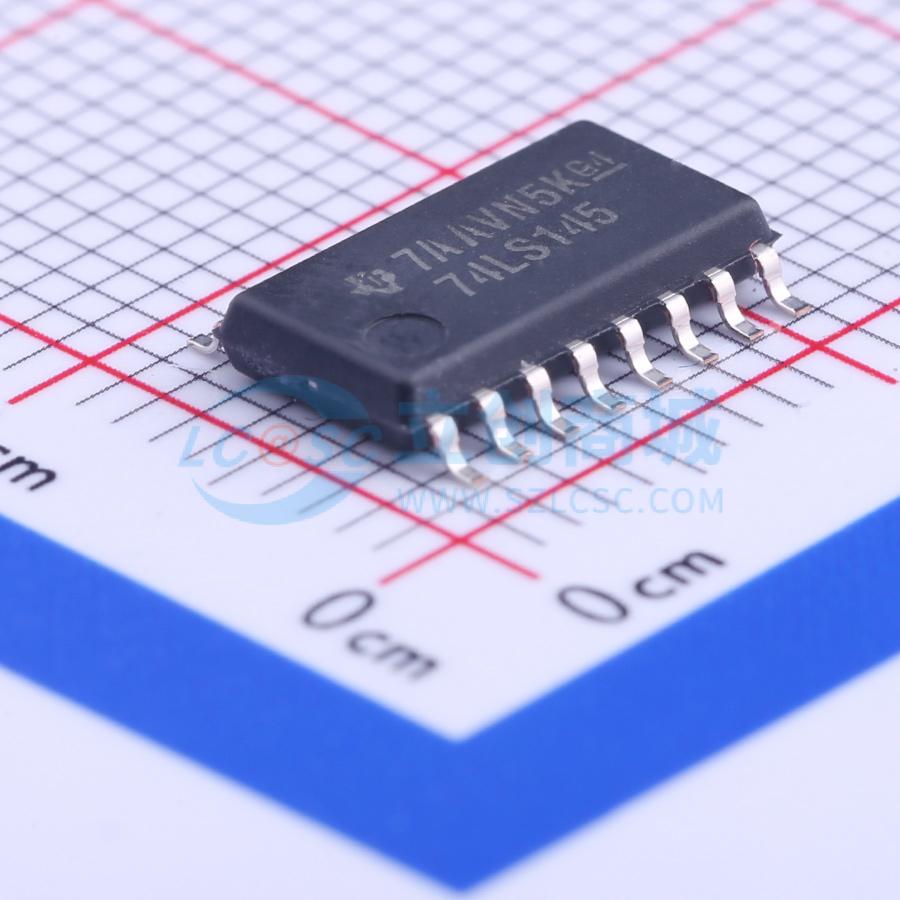

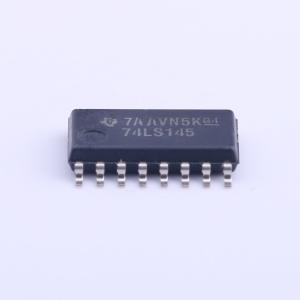

SN74LS145NSR

BCD-十进制译码器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS145 BCD 至十进制解码器/驱动器
品牌名称: TI(德州仪器)
商品型号: SN74LS145NSR
商品编号: C130296
商品封装: SOIC-16-208mil
包装方式: 编带
商品毛重: 0.422克(g)

商品参数

商品概述

这是一款单片BCD-十进制解码器/驱动器，由八个反相器和十个四输入与非门组成，反相器成对连接，为与非门解码提供BCD输入数据，完整解码有效BCD输入逻辑，可保证所有无效二进制输入条件下所有输出保持关闭。该器件采用高性能n-p-n输出晶体管，可作为指示器驱动器、继电器驱动器或集电极开路逻辑电路驱动器使用，输入输出完全兼容TTL或DTL逻辑电路，输出可与大多数MOS集成电路接口。

商品特性

可对输入逻辑完成完整解码，无效BCD输入条件下所有输出均关闭
SN54145、SN74145、SN74LS145具备80mA灌电流能力
输出晶体管为高击穿电压类型，耐压15V
基础型号SN145典型功耗为215mW，SN74LS145典型功耗为35mW
每个输入对应一个Series 54/74或Series 54LS/74LS标准负载
输入输出完全兼容TTL、DTL逻辑电路，输出可与大多数MOS集成电路接口
最大电源电压VCC为7V
最大输入电压为5.5V~7V
SN54系列工作温度范围为-55℃~125℃，SN74系列工作温度范围为0℃~70℃
存储温度范围为-65℃~150℃
提供多种封装类型：J封装、W封装、N封装、D封装、FK封装

应用领域

灯驱动
继电器驱动
MOS器件驱动
集电极开路逻辑电路驱动
BCD-十进制译码转换应用

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	4.75V~5.25V
	输入数/输出数	4/10
	灌电流(IOL)	80mA

	属性	参数值
	拉电流(IOH)	-
	工作温度	0℃~+70℃
	传播延迟(tpd)	50ns@5V,45pF
	静态电流(Iq)	13mA
	功能特性	-
	系列	74LS
