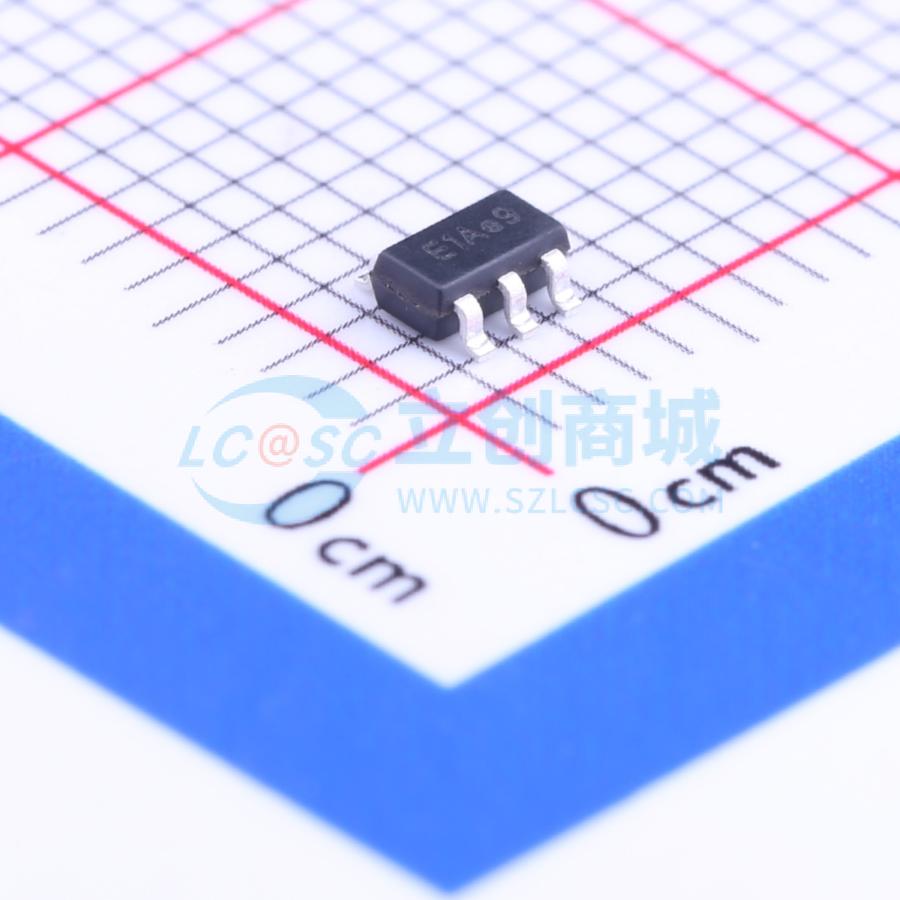

APS2410ES5-ADJ
高效率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APS2410是一款高效率的单片同步降压调节器,采用恒定频率电流模式架构。该设备提供可调版本和固定输出电压版本。集成的主开关和同步整流器提高了效率,消除了对外部肖特基二极管的需求。输入电压范围为2.5V至6.5V,适用于单节锂离子电池和两到四节AA电池供电的应用。输出电压可低至0.6V,具有100%占空比的低dropout操作,延长了便携式系统的电池寿命。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- APS2410ES5-ADJ
- 商品编号
- C130329
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
APS2410是一款高效率单片同步降压稳压器，采用恒定频率、电流模式架构。有可调版本和固定输出电压版本，如1.2V、1.5V、1.8V等。无负载时的供电电流为300μA，在关断状态下降至<1μA。2.5V至6.5V的输入电压范围使APS2410非常适合单节锂离子电池或两到四节AA电池供电的应用。100%占空比提供了低压差操作，延长了便携式系统的电池寿命。PWM脉冲跳过模式操作为对噪声敏感的应用提供了非常低的输出纹波电压。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感器和电容器。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.6V反馈参考电压轻松支持低输出电压。APS2410采用小型SOT封装。
商品特性
- 高效率：高达 96%
- 1.5MHz 恒定开关频率
- VIN=3V 时输出电流为 1.0A
- 集成主开关和同步整流器，无需肖特基二极管
- 输入电压范围 2.5V 至 6.5V
- 输出电压低至 0.6V
- 在压降情况下占空比为 100%
- 静态电流：300μA（输入<4.2V）
- 带斜坡补偿的电流模式控制，具有出色的线路和负载瞬态响应
- 短路保护和热故障保护
- 关断电流<1μA
- 软启动
- 节省空间的 5 引脚 SOT23 封装
应用领域
- 手机和智能手机
- 微处理器和DSP核心供应
- 无线和DSL调制解调器
- PDA
- MP3/MP4/PMP播放器
- 数码相机和摄像机
- 便携式仪器
