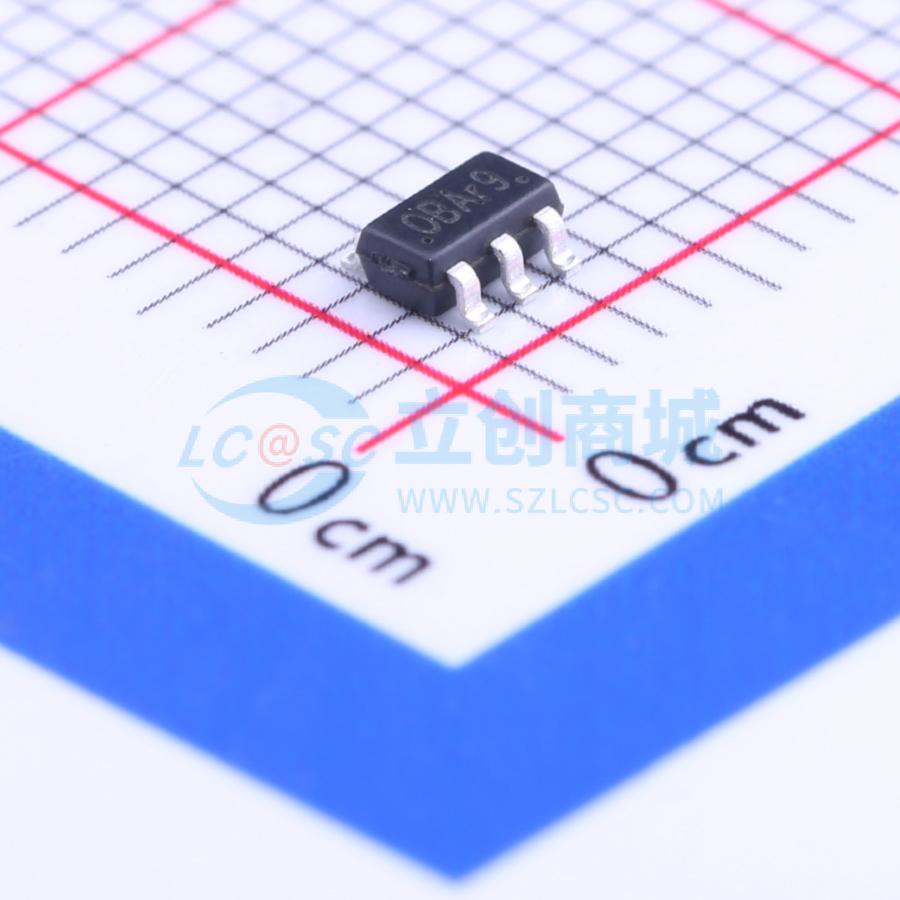

温馨提醒：图片仅供参考，商品以实物为准

AP3127B025MR

升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP3127B系列是一款固定振荡频率、恒流输出的升压型DC/DC转换器，适合于移动电话、PDA、数码相机等电子产品的背光驱动。输出电压可达23V ，3.2V输入电压可以驱动六个串联LED， 2.5V输入电压可以驱动两路并联LED（每路串联三个LED）。通过改变CE脚上PWM信号的占空比可以控制LED的亮度。
品牌名称: chipown(芯朋微电子)
商品型号: AP3127B025MR
商品编号: C130343
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

AP3127B系列是一款固定振荡频率、恒流输出的升压型DC/DC转换器，适合于移动电话、PDA、数码相机等电子产品的背光驱动。输出电压可达23V ，3.2V输入电压可以驱动六个串联LED， 2.5V输入电压可以驱动两路并联LED（每路串联三个LED）。通过改变CE脚上PWM信号的占空比可以控制LED的亮度。另外，内部集成了一个导通电阻为0.8Ω的场效应管，外部可使用微型电感和电容，以缩小印制板的面积。

商品特性

输入电压范围：2.5V至6.0V
输出电压范围：可达23V
启动参考基准电压：0.25V
振荡频率：1.0MHz
输出导通电阻：0.8Ω
转换效率：88%（驱动三个串联LED，Vin = 3.6V，ILE = 20mA）
通过PWM信号控制LED亮度
停机电流：ISTB = 1.0μA
负载电容：0.22μF（瓷介）
Lx最大电流：1.0A

应用领域

白光LED驱动
移动电话机
掌上电脑
数码相机
MP3, PMP, PDA

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~6V
	开关频率	800kHz~1.2MHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	20mA
	调光	PWM
	特性	过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
