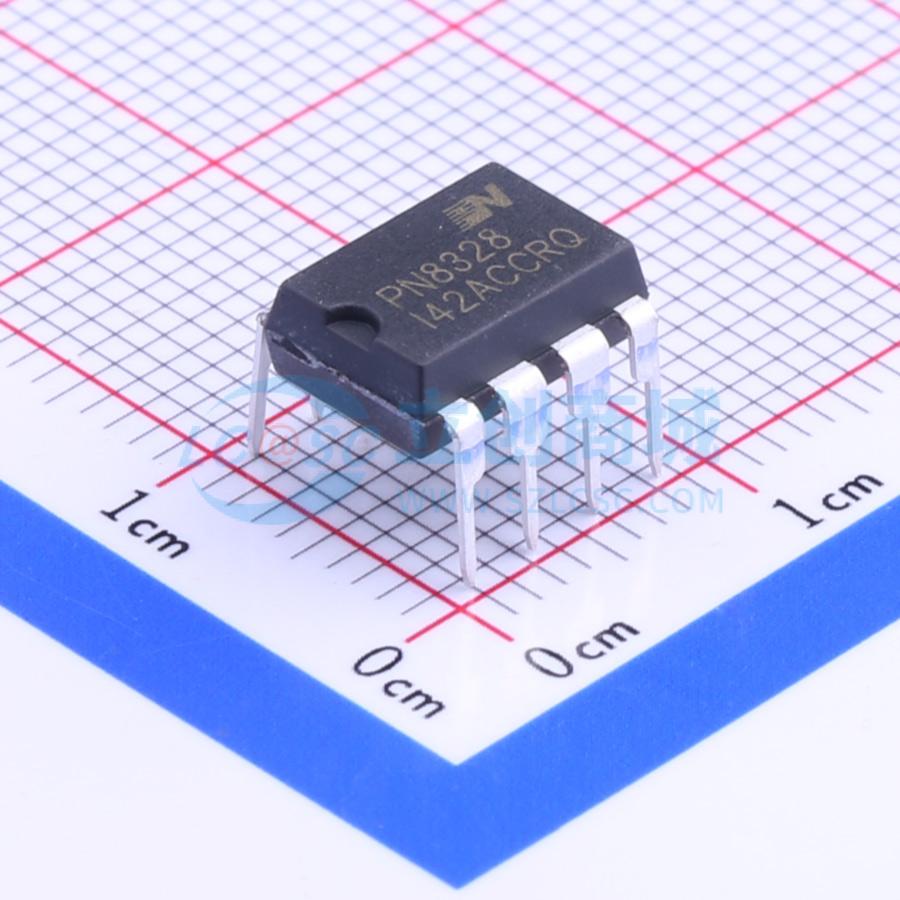

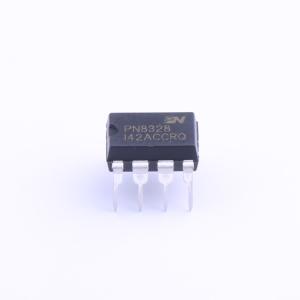

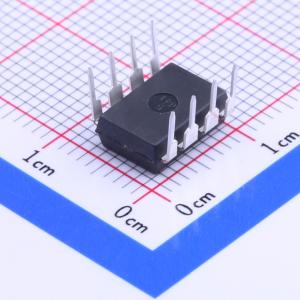

温馨提醒：图片仅供参考，商品以实物为准

PN8328NEC-T1

高精度内置高压启动PSR无辅助绕组LED恒流驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PN8328包括高精度的恒流原边控制器及功率MOSFET，专用于高可靠、隔离双绕组、极精简外围元器件的中小功率LED照明。该芯片工作在原边调整模式，可省略光耦、TL431；采用了快速DMOS自供电的专利技术可节省变压器辅助绕组和高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、开环保护、温度过热调节、Rcs开/短路保护和LED开/短路保护等。
品牌名称: chipown(芯朋微电子)
商品型号: PN8328NEC-T1
商品编号: C130360
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.872克(g)

商品参数

商品概述

PN8328包括高精度的恒流原边控制器及功率MOSFET，专用于高可靠、隔离双绕组、极精简外围元器件的中小功率LED照明。该芯片工作在原边调整模式，可省略光耦、TL431；采用了快速DMOS自供电的专利技术可节省变压器辅助绕组和高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、开环保护、温度过热调节、Rcs开/短路保护和LED开/短路保护等。内置高压启动电路和极低的芯片功耗有助于获取较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的Rs电阻进行调节。

商品特性

内置650V高雪崩能力的功率MOSFET
内置高压软启动电路可节省外部启动电阻
原边反馈和调节技术可节省光耦和TL431
快速自供电专利技术无需变压器辅助绕组
专利的内置线电压补偿电路
±3% LED恒流精度
恒流输出值可调
0.5%线电压补偿精度
内置原边电感量补偿电路
优异全面的保护功能
- 过热温度调节 (OTC)
- 逐周期过流保护 (OCP)
- LED开/短路保护
- 专利的CS电阻开/短路保护
- 安全自动恢复模式

应用领域

LED平板灯
LED外置电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	开关频率	-
	通道数	1
	特性	过流保护(OCP)；过温保护(OTP)

	属性	参数值
	工作电压(AC)	90VAC~265VAC
	拓扑结构	反激
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	3%
