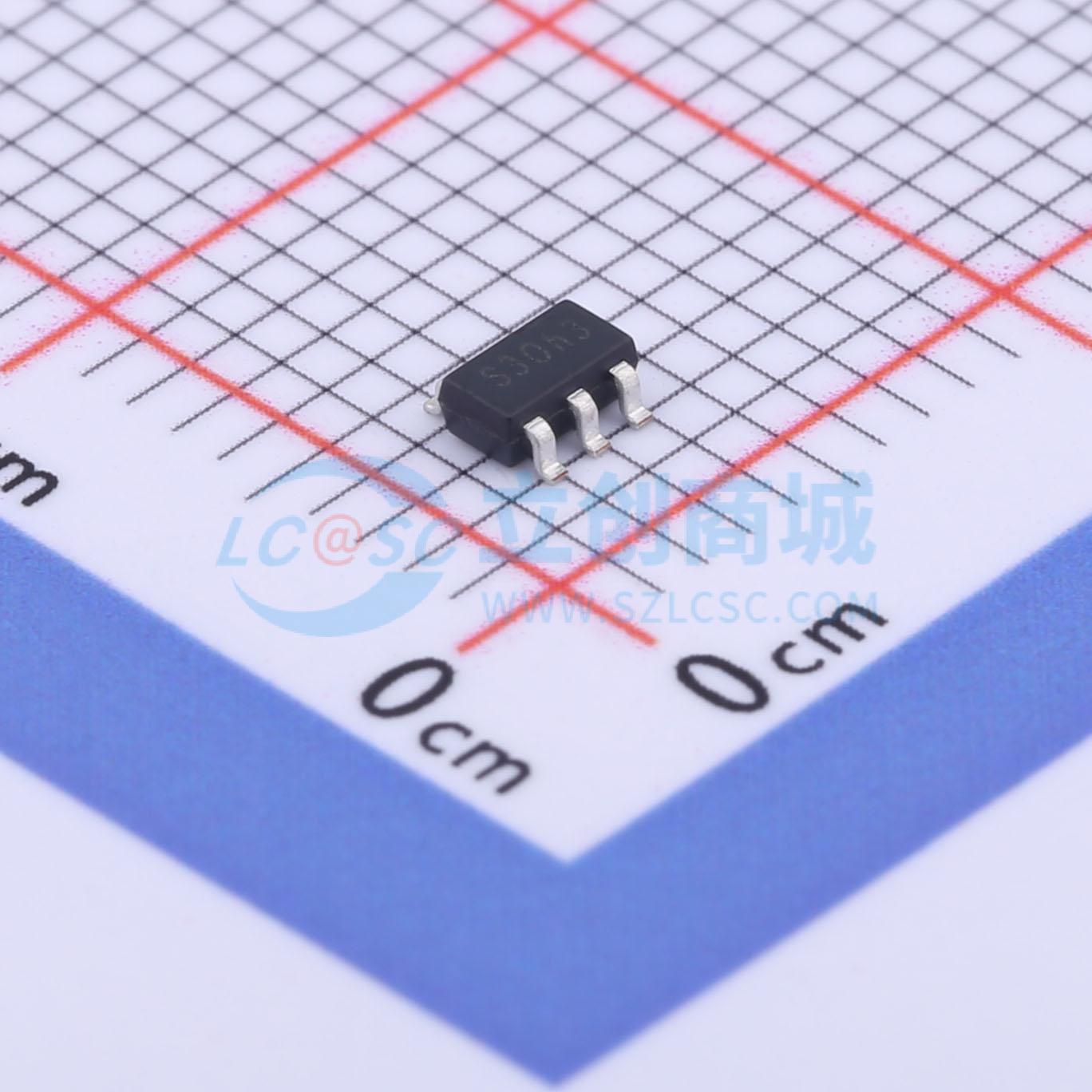

温馨提醒：图片仅供参考，商品以实物为准
APS2420ATBER
1MHz，2.0A，同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APS2420是一款高效率,1MHz固定工作频率,电流模式架构的单片同步降压稳压器。输入电压范围为2.7V至6.0V,输出电流为2.0A,适用于单节锂离子电池或两至四节干电池供电的电子产品。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- APS2420ATBER
- 商品编号
- C130331
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
APS2420 是一款高效率，1 MHz 固定工作频率，电流模式架构的单片同步降压稳压器。稳压器在无负载时工作电流为 60 μA；当处于关断时，工作电流降到 1 μA 以下。输入工作电压范围为 2.7 V 至 6.0 V ，使 APS2420 非常适合于单节锂离子电池或两至四节干电池供电的电子产品。APS2420 采用 100% 占空比的方式，实现了低压差工作，延长了便携式设备的电池寿命。在输出负载变低时，APS2420 工作于脉冲跳跃模式，保证了低输出纹波电压，有利于对噪声敏感的应用。1 MHz 的开关频率，允许使用较小的表面贴装电感电容。内置同步整流开关可提高效率，且无需外接肖特基二极管。反馈端电压设置为 0.6 V 可使输出电压低至 0.6 V 。APS2420 适用于如下四种封装：SOT - 23 - 5L, SOT - 23 - 6L, DFN - 10L 3mm×3mm 和 MSOP - 10EP。
商品特性
- 高效率：高达 97%
- 1 MHz 恒定开关频率
- 2.0 A 输出电流(VIN = 3.6V & Vout = 1.8V)
- 内置功率开关管及同步整流开关
- 2.7V 至 6.0 V 输入电压范围
- 输出电压可低至 0.6 V
- 允许低压差操作：占空比可达 100%
- 低静态工作电流：60 μA （< VIN < 4.2 V）
- 电流模式实现优异的线性和负载瞬态响应
- 保护特性包括：OCP, SCP, TSD
- 不同输出条件下 （(VIN = 5 V, VOUT = 3.3 V, 2.5 V, 1.8 V, 1.2 V, 1.0 V）用同样的 BOM（L - C 器件）
- 关断电流小于 1 μA
- 软启动
- 封装：SOT - 23 - 5L, SOT - 23 - 6L, DFN - 10L 和 MSOP - 10EP
应用领域
- 机顶盒
- 各种手持设备
- 单节锂电池供电设备
- 无线接入路由器
- 掌上电脑
- 微处理器和 DSP 内核供电
- 数码相机和摄像机
