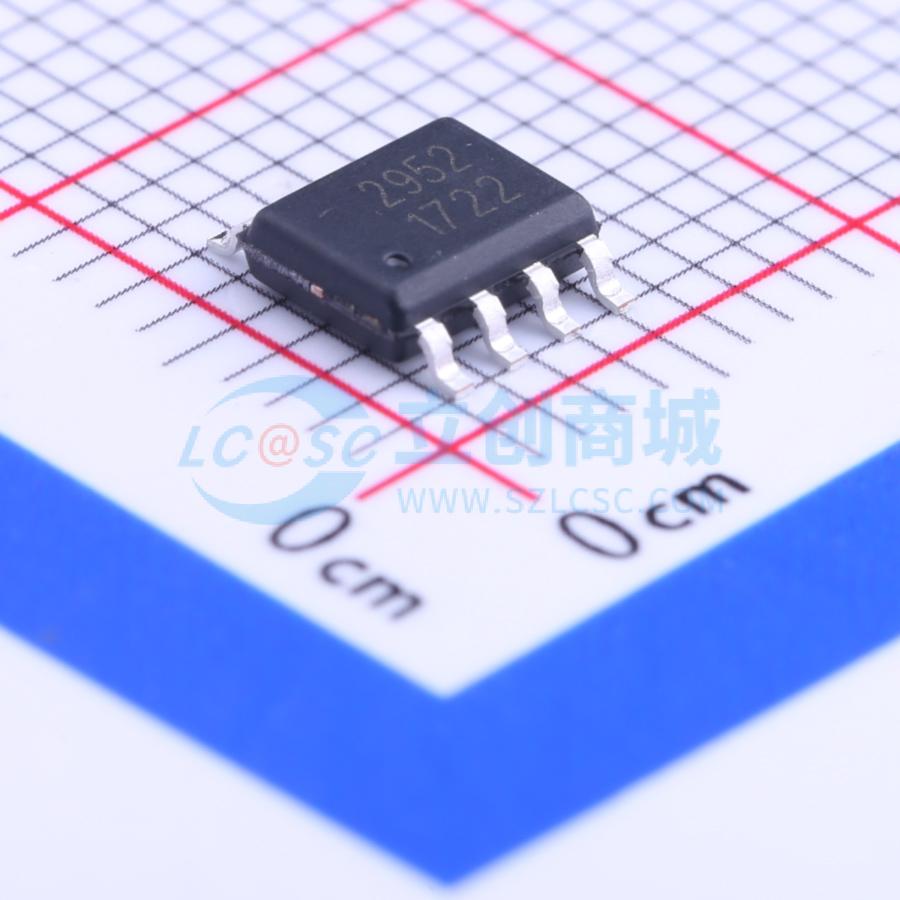

温馨提醒：图片仅供参考，商品以实物为准
AP2952S8RG
2A, 18V同步整流降压转换器
SMT扩展库PCB免费打样
- 描述
- AP2952是一款单片同步整流降压稳压器,集成了导通阻抗130mΩ的MOSFET,可在4.75V到18V的输入电压范围内提供2A的负载能力。电流模式控制使其具有良好的瞬态响应和单周期内的限流功能。输出电压可调范围为0.925V到15V,固定工作频率为450kHz,具有欠压保护功能。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP2952S8RG
- 商品编号
- C130332
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~18V | |
| 输出电压 | 925mV~15V | |
| 输出电流 | 2A | |
| 开关频率 | 450kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP2952是一款单片同步整流降压稳压器，它集成了导通阻抗130mΩ的MOSFET，可以在很宽的输入电压范围（4.75V - 18V）内提供2A的负载能力。电流模式控制使其具有很好的瞬态响应和单周期内的限流功能。 可调的软启动时间能避免开启瞬间的冲击电流，在停机模式下，输入电流小于1uA。 AP2952封装为SOP8，同时提供了紧凑的系统方案，可以最大限度的减少外围元件。
商品特性
- 2A输出电流
- 输入电压范围4.75V到18V
- 内部集成130mΩ的功率MOSFET
- 输出可调范围为0.925V到15V
- 效率可达95%
- 可调软启动时间
- 外围使用低ESR瓷片电容可保证其稳定工作
- 固定的450kHz工作频率
- 每个周期内都有限流功能
- 具有欠压保护功能
- 散热能力较强的SOP8封装
应用领域
- 分立式电源系统
- 网络系统
- FPGA, DSP, ASIC电源
- 绿色电子产品
- 笔记本电脑
