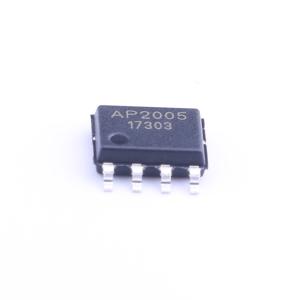

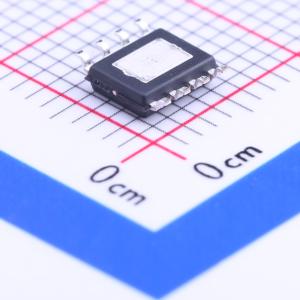

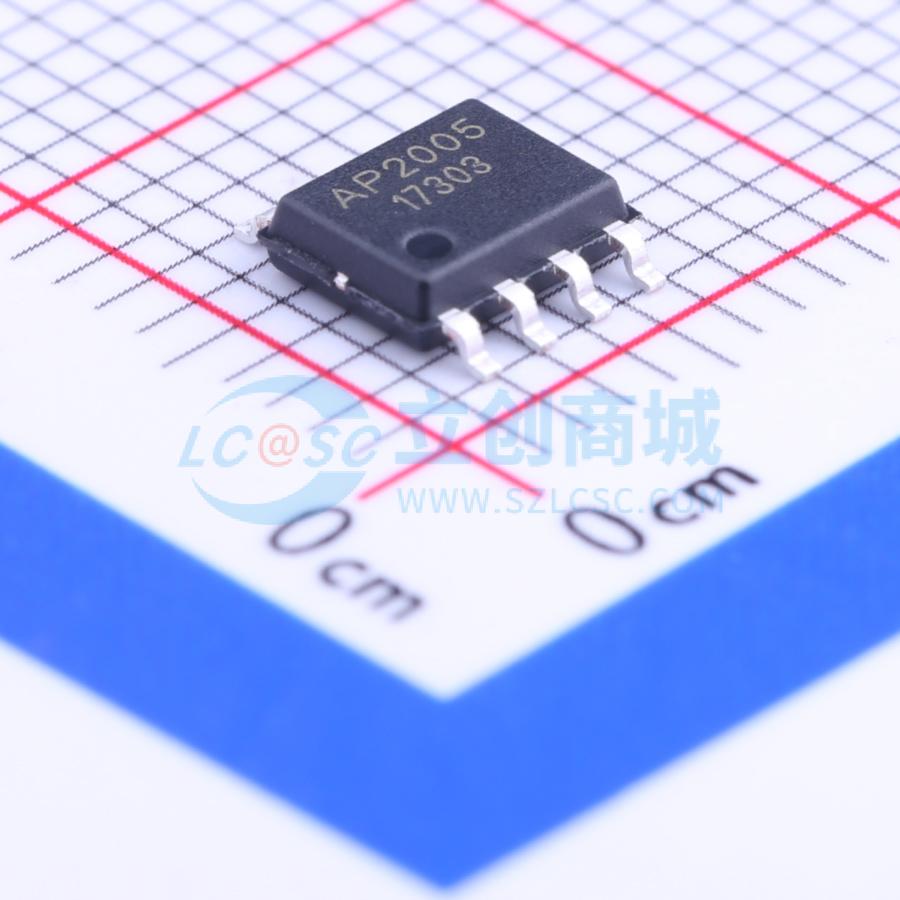

AP2005SPER
4.5A升压电流模式PWM转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2005是一款电流模式DC-DC升压转换器,内部集成0.05Ω,4.5A,12V功率MOSFET,具有固定的1MHz PWM频率,误差放大器的同相输入端连接到一个精准的0.6V基准电压,内置软启动功能和过温保护。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP2005SPER
- 商品编号
- C130340
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 4.5A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP2005是电流模式DC-DC升压转换器。内置0.05Ω功率MOSFET的PWM电路使转换器高效率。内部补偿电路也减少多达6个外部器件。误差放大器的同相输入端连接到一个精准的0.6V基准电压。内部软启动功能，可降低浪涌电流。AP2005适应于SOP8-PP封装，为应用领域节省PCB空间。
商品特性
- 可调输出到9V
- 低噪声4.5A升压电流模式PWM转换器
- 内部固定PWM频率：1MHz
- 反馈参考电压精度：0.6V (±2%)
- 内部集成0.05Ω，4.5A，12V功率MOSFET
- 关机电流：0.1μA
- 过温保护
- 过压保护
- 可调过流保护：0.7A~4.5A
- 封装SOP8-PP
应用领域
- 充电器
- 液晶显示器
- 数码相机
- 手持设备
- 便携产品
