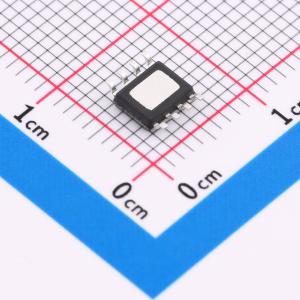

温馨提醒：图片仅供参考，商品以实物为准
AP2007SPER
升压型 2A 2.5V~5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AP2007是一款紧凑、高效的同步升压转换器,具有嵌入式功率MOSFET,适用于单节锂离子/聚合物电池。它使用70μA的典型静态电流,并在轻负载模式下按需切换,在重负载模式下使用1MHz的固定频率PWM技术。该器件具有内部软启动功能,可限制浪涌电流,并具有逐周期电流限制和过温保护电路。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP2007SPER
- 商品编号
- C130338
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 700kHz~1.3MHz | |
| 工作温度 | -45℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
AP2007 是一款紧凑、高效率的同步升压转换器，内置功率Mosfet，并具有输出关闭真正关机功能，适用于单节锂离子/聚合物电池。AP2007仅使用70uA（典型值）静态电流，在无负载和轻载时允许转换器仅在需要时切换，当负载高于150mA时，它采用固定频率PWM技术，工作频率为1MHz。其特性包括用于快速瞬态响应的内部补偿电流模式控制。AP2007包含逐周期电流限制以最大电感电流和过温保护电路。AP2007适用于iPad类计算机、智能手机和便携式手持设备。
