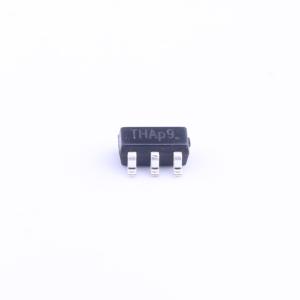

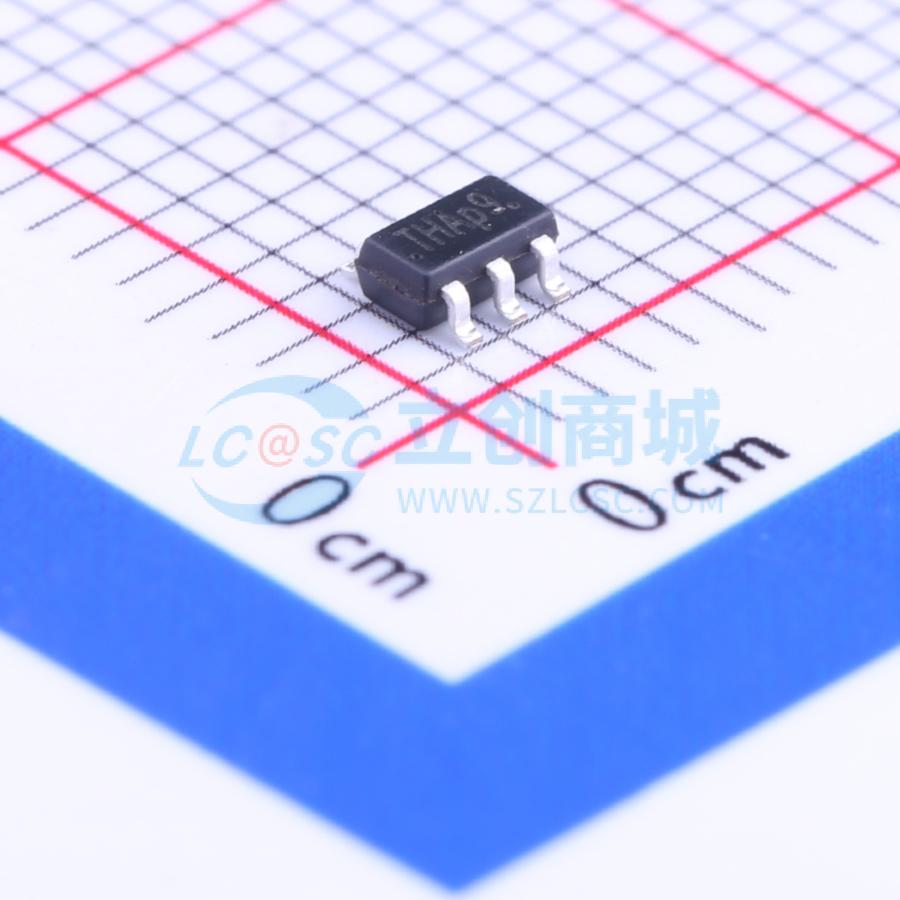

AP2004HTCER-ADJ

1MHz, 3A升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2004H是一个恒定频率峰值电流模式的异步PWM升压转换器,需要一个外部肖特基二极管。在轻负载时,AP2004H工作在轻负载模式。静态电流为100uA,关断电流小于1uA。内部NMOS管导通电阻为130mΩ,保证在整个输出负载范围内高效率。3A峰值电流使得AP2004H可以提供1.5A输出负载电流。非常适合用于MID和移动电源。输入电压范围2.5～5.5V。内部工作频率是设定在1.0MHz。
品牌名称: chipown(芯朋微电子)
商品型号: AP2004HTCER-ADJ
商品编号: C130339
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.037克(g)
立创商城设计参考: DCDC升压-(1)电源输入3V以内-(1)输出5V以内方案

商品参数

商品概述

AP2004H是一个恒定频率峰值电流模式的异步PWM升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2004H工作在轻负载模式。静态电流为100uA，关断电流小于1uA。内部NMOS管导通电阻为130mΩ，保证在整个输出负载范围内高效率。3A峰值电流使得AP2004H可以提供1.5A输出负载电流。非常适应于MID和移动电源。输入电压范围2.5 ~ 5.5V。内部工作频率是设定在1.0MHz。AP2004H采用6引脚的扁平SOT - 23封装。

商品特性

高效率：高达92%
1.0MHz固定开关频率
3A开关限流
低导通电阻: 0.13Ω
精准参考电压: 0.6V
微型化外围元件
<1μA停机电流
节约空间的SOT - 23 - 6L封装

应用领域

白光LED驱动
PCI或PCI - express插槽的网卡电源
MID和移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
