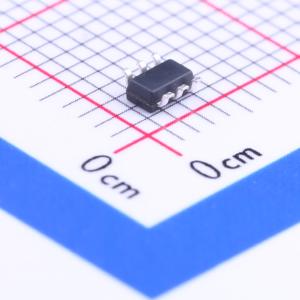

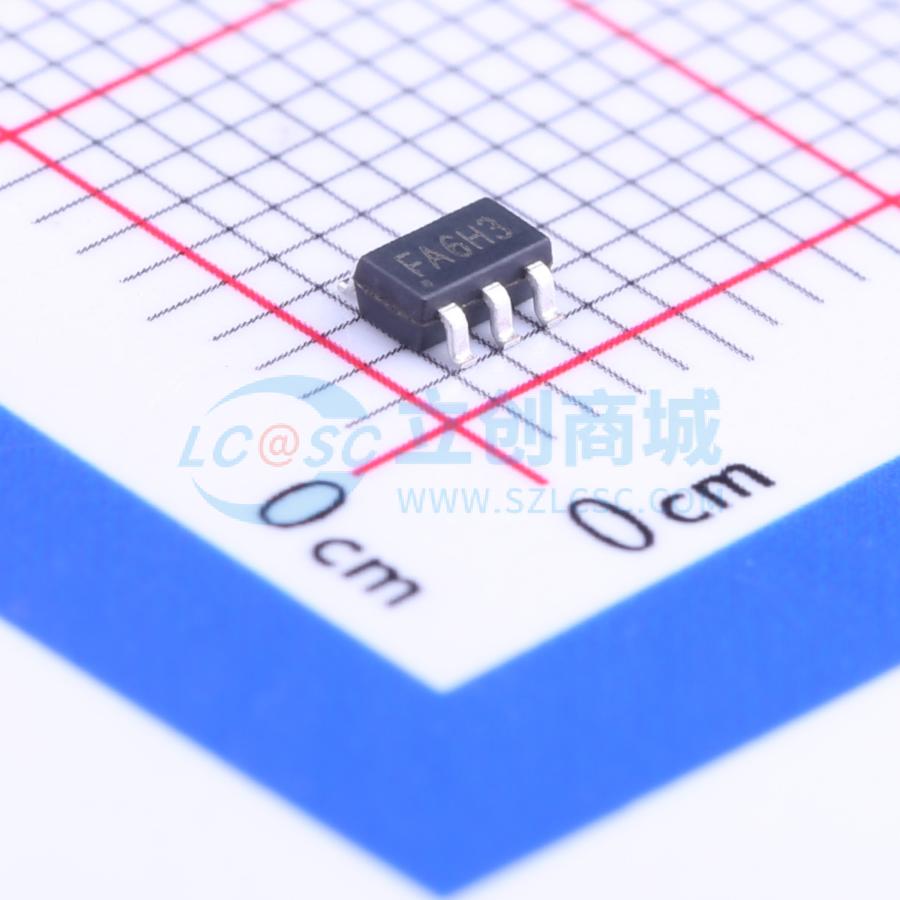

温馨提醒：图片仅供参考，商品以实物为准
AP2000ATCER
1.0MHz高效率同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2000A是一款1.0MHz固定开关频率,高效率的同步升压转换器,能够用于单节干电池产生3.3V电压并提供100mA以上的驱动能力。内部集成了NMOS主开关管和PMOS的同步整流管,1.0MHz的开关频率可以使用小型化的电感和陶瓷电容,减小了整体应用方案尺寸。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP2000ATCER
- 商品编号
- C130337
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
- 立创商城设计参考
- DCDC升压-(1)电源输入3V以内-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 750mV~6V | |
| 输出电压 | 2.5V~5V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP2000A 是一款1.0MHz 固定开关频率，高效率，同步升压转换器。能够用于单节干电池产生3.3V电压并提供100mA以上的驱动能力。内部集成了NMOS主开关管和PMOS的同步整流管，1.0MHz的开关频率可以使用小型化的电感和陶瓷电容，减小了整体应用方案尺寸。电流模式PWM方式的内部补偿，减少了外围元件，提高了瞬态响应能力。当关断电路时，AP2000A自身消耗电流低于1uA。采用6引脚的扁平SOT - 23封装。可提供固定输出电压版本和可调输出电压版本。
商品特性
- 高效率：高达92%
- 1.0MHz固定开关频率
- AA电池可输出：3.3V & Iout = 100mA
- 锂电池可输出：5.0V & Iout = 500mA
- 低启动电压：0.85V
- 内置开关管和整流管，无需肖特基管
- 输出电压：2.5V ~ 5.0V
- 停机电流：小于1μA
- 微型化外围元件
- 节约空间的SOT - 23 - 6L封装
应用领域
- 手机及智能电话
- 微处理器和DSP内核电源
- 无线和DSL调制解调器
- MP3播放器
- 数码相机和摄像机
- 便携式设备
