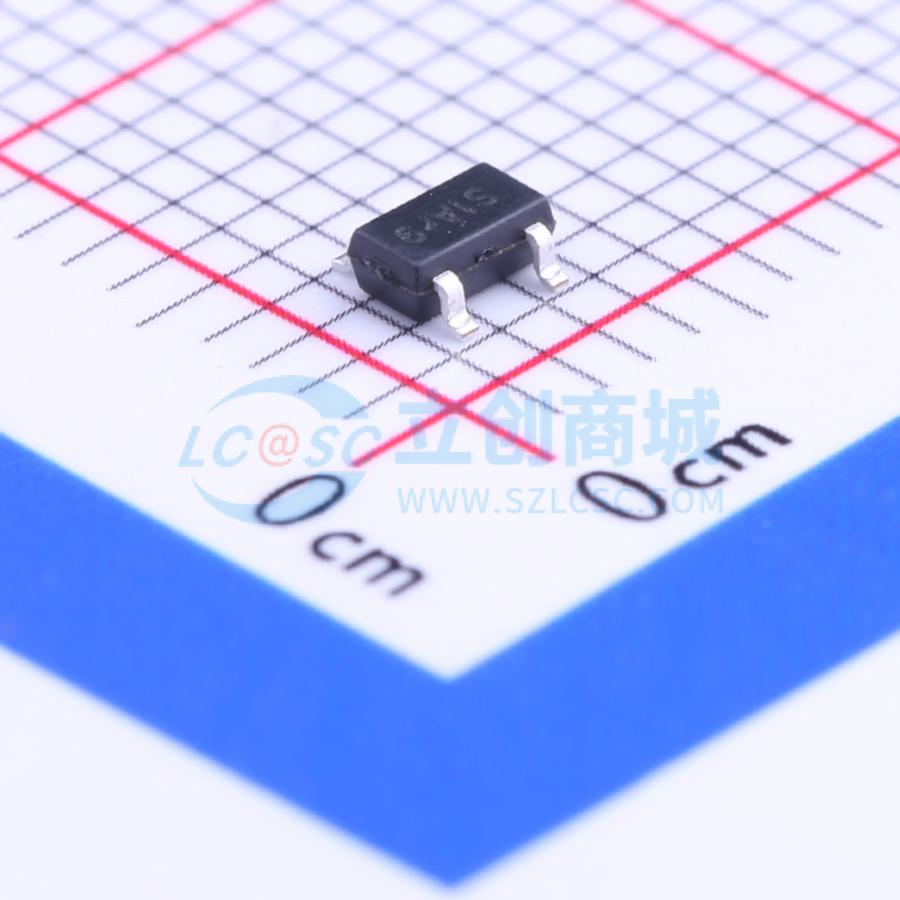

温馨提醒：图片仅供参考，商品以实物为准

APS2415TBER-ADJ

1.5MHz，1.5A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APS2415是一款高效率的1.5MHz固定工作频率的单片同步降压稳压器。该芯片有可调版本和固定输出版本,稳压器在无负载时的工作电流为300uA；当处于关断时,工作电流降到1uA。输入工作电压范围为2.5V至6.5V,输出电压可低至0.6V。内置功率开关管及同步整流开关,无需外部肖特基二极管。适用于单节锂离子电池或两至四节干电池供电的电子产品。
品牌名称: chipown(芯朋微电子)
商品型号: APS2415TBER-ADJ
商品编号: C130330
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.04克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

APS2415 是一款高效率，1.5MHz 固定工作频率，电流模式架构的单片同步降压稳压器。该芯片有可调版本和固定输出版本，稳压器在无负载时的工作电流为 300uA；当处于关断时，工作电流降到 1uA 以下。输入工作电压范围为 2.5V 至 6.5V，使 APS2415 非常适合于单节锂离子电池或两至四节干电池供电的电子产品。APS2415 采用 100%占空比的方式，实现了低压差工作，延长了便携式设备的电池寿命。在输出负载变低时，APS2415 工作于脉冲跳跃模式，保证了低输出纹波电压，有利于对噪声敏感的应用。1.5MHz 的开关频率，允许使用较小的表面贴装电感电容。内置同步整流开关可提高效率，且无需外接肖特基二极管。反馈端电压设置为 0.6V，可使输出电压低至 0.6V。APS2415 适用于较小的 SOT 封装。

商品特性

高效率：高达 96%
1.5MHz 恒定开关频率
1.5A 输出电流（VIN = 3.6V & Vout = 1.8V）
内置功率开关管及同步整流开关，无需外部肖特基二极管
2.5V 至 6.5V 输入电压范围
输出电压可低至 0.6V
允许低压差操作：占空比可达 100%
低静态工作电流：300uA（ΔVIN < 4.2V）
电流模式实现优异的线性和负载瞬态响应
短路保护和过温保护
待机电流小于 1uA
软启动
节约空间的 5 引脚 SOT23 封装

应用领域

手机和智能电话
微处理器和 DSP 内核供电
无线和 DSL 调制解调器
掌上电脑
各种媒体播放器
数码相机和摄像机
各种手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6.5V
	输出电压	-
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
