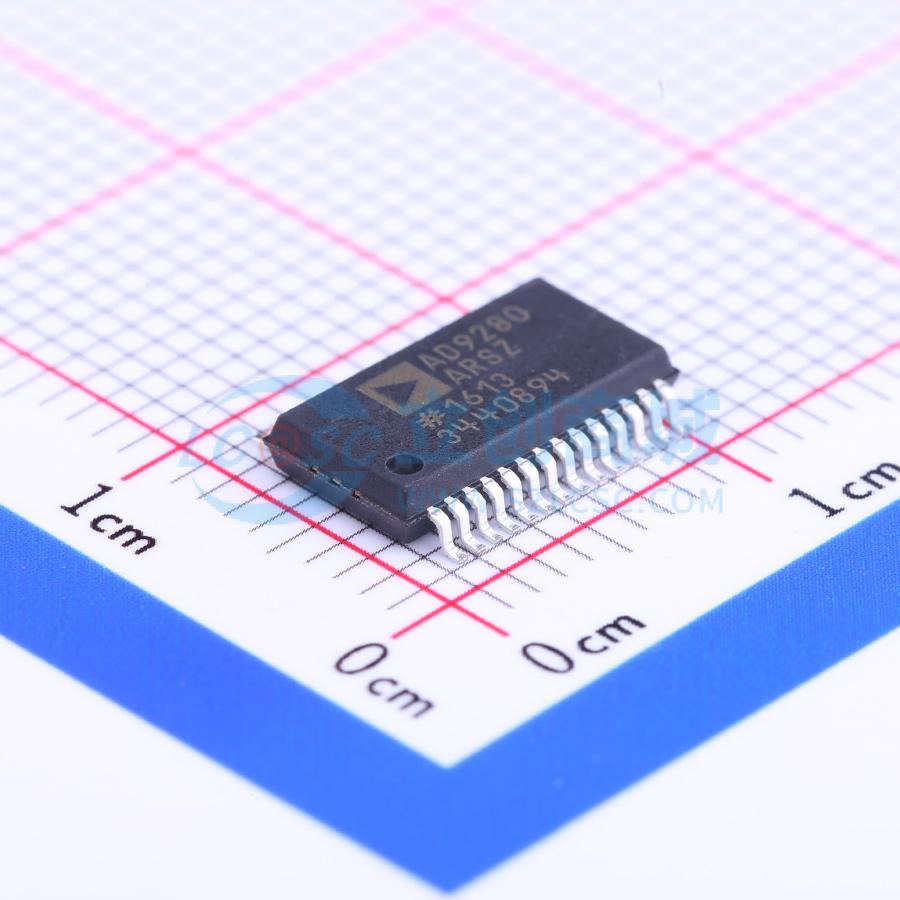

温馨提醒：图片仅供参考，商品以实物为准
AD9280ARSZRL
完整8位、32 MSPS AD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单电源、8位、32 MSPS模数转换器，带有片上采样保持放大器和电压基准。采用多级差分流水线架构，在全工作温度范围内保证无漏码。输入设计便于成像和通信系统的开发，用户可选择多种输入范围和偏移，可单端或差分驱动输入。采样保持放大器适用于多路复用系统和单通道输入采样。具有片上可编程基准，也可选择外部基准。使用单时钟输入控制所有内部转换周期，数字输出数据为直二进制输出格式。输出范围信号（OTR）可指示溢出情况。工作电压范围为+2.7 V至+5.5 V，适用于高速应用中的低功耗操作。在工业温度范围（-40℃至+85℃）内有规定。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9280ARSZRL
- 商品编号
- C130297
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 32MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49dB | |
| 时钟频率(fc) | 32MHz | |
| 基准电压源 | 内置；外置 | |
| 静态电流 | 36.7mA |
商品概述
AD9280是一款单片、单电源、8位、32 MSPS模数转换器，片上集成采样保持放大器和电压基准。AD9280在32 MSPS数据速率下采用多级差分流水线架构，保证在整个工作温度范围内无漏码。 AD9280的输入经过专门设计，便于成像和通信系统的开发。用户可选择多种输入范围和偏移，并可采用单端或差分方式驱动输入。 采样保持放大器（SHA）既适用于在连续通道中切换满量程电压电平的多路复用系统，也适用于对频率高达或超过奈奎斯特速率的单通道输入进行采样。通过片上钳位电路，交流耦合输入信号可偏移至预定电平，动态性能出色。 AD9280内置可编程基准，也可选择外部基准，以满足应用的直流精度和温度漂移要求。 采用单时钟输入控制所有内部转换周期，数字输出数据以自然二进制输出格式呈现。超量程信号（OTR）指示溢出状态，可与最高有效位配合使用，以确定是低溢出还是高溢出。 AD9280的电源电压范围为+2.7 V至+5.5 V，非常适合高速应用中的低功耗运行。 AD9280的工作温度范围为工业级（-40°C至+85°C）。
商品特性
- CMOS 8位32 MSPS采样模数转换器
- 引脚与AD876 - 8兼容
- 功耗：95 mW（3 V电源）
- 电源电压范围为+2.7 V至+5.5 V
- 差分非线性：0.2 LSB
- 掉电（休眠）模式
- 三态输出
- 超量程指示器
- 内置钳位功能（直流恢复）
- 片上电压基准可调
- 中频欠采样至135 MHz
- 低功耗：3 V电源供电时功耗为95 mW（不包括基准电源功耗），休眠模式下功耗降至5 mW以下
- 封装尺寸极小：采用28引脚SSOP封装
- 300 MHz片上采样保持器：多功能SHA输入可配置为单端或差分输入
