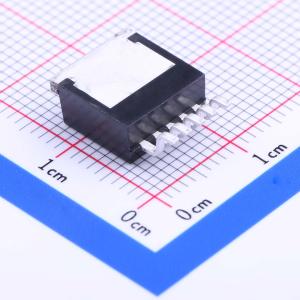

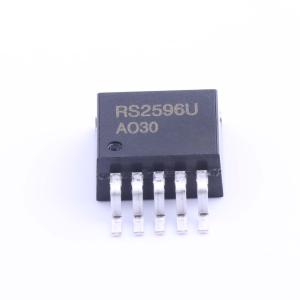

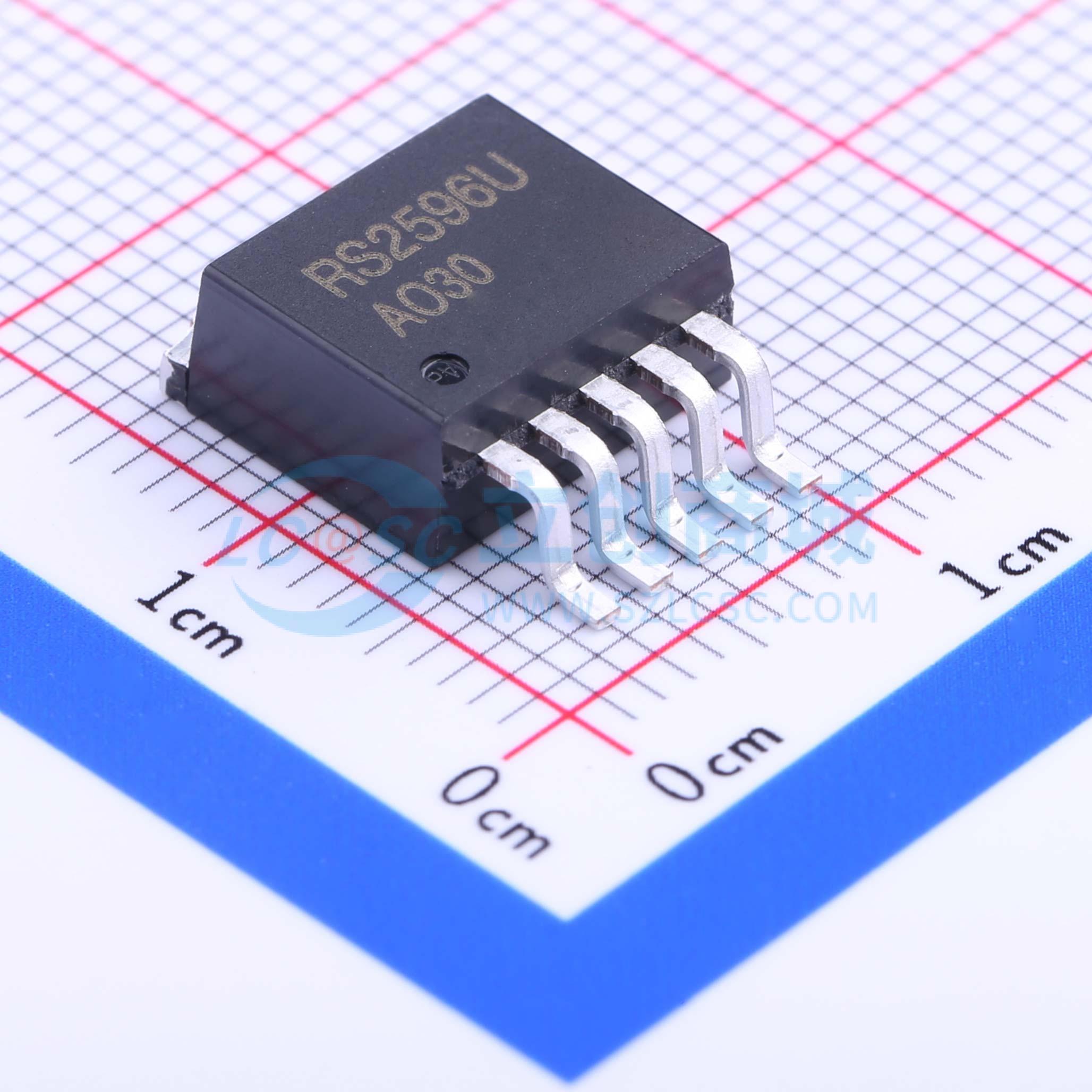

温馨提醒：图片仅供参考，商品以实物为准
RS2596U
3A PWM Buck DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS2596是一款单片集成电路,设计为3.3V、5V、12V和可调的降压DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它具有150KHz的固定开关频率,4%的最大线路和负载条件下的输出电压容差,TTL关断功能,内置开关晶体管,只需4个外部组件,低功耗待机模式,热关断和电流限制保护功能。
- 品牌名称
- PTC(普诚)
- 商品型号
- RS2596U
- 商品编号
- C130309
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 |
商品概述
RS2596是一款专为降压DC/DC转换器设计的单片IC，能够驱动3A负载而无需额外的晶体管组件。输出版本包括3.3V、5V、12V和可调类型。它的工作开关频率为150kHz，与低频开关稳压器相比，可以使用更小尺寸的滤波元件。其他特性还包括在指定输入电压和输出负载条件下输出电压的4%容差，以及振荡器频率的15%容差。为了保护，它包括热关断功能以防止过温操作，以及电流限制功能以防止过流情况。
RS2596还具有TTL关断功能，工作电压高达40V，并且可以进入低功耗待机模式。由于内置了开关晶体管，因此只需要四个外部元件。
商品特性
- 3.3V、5V、12V及可调版本
- 可调版本输出电压范围：1.23-37V
- 线性和负载条件下最大误差4%
- 固定开关频率150KHz ±15%
- 具备TTL关断功能
- 工作电压可达40V
- 输出负载电流：3A
- TO220-5、TO263-5封装
- 低功耗待机模式
- 过热关断和电流限制保护
- 内置开关晶体管，仅需4个外部元件
应用领域
- 简单高效的降压开关稳压器
- 正到负转换器
- 卡上开关稳压器
