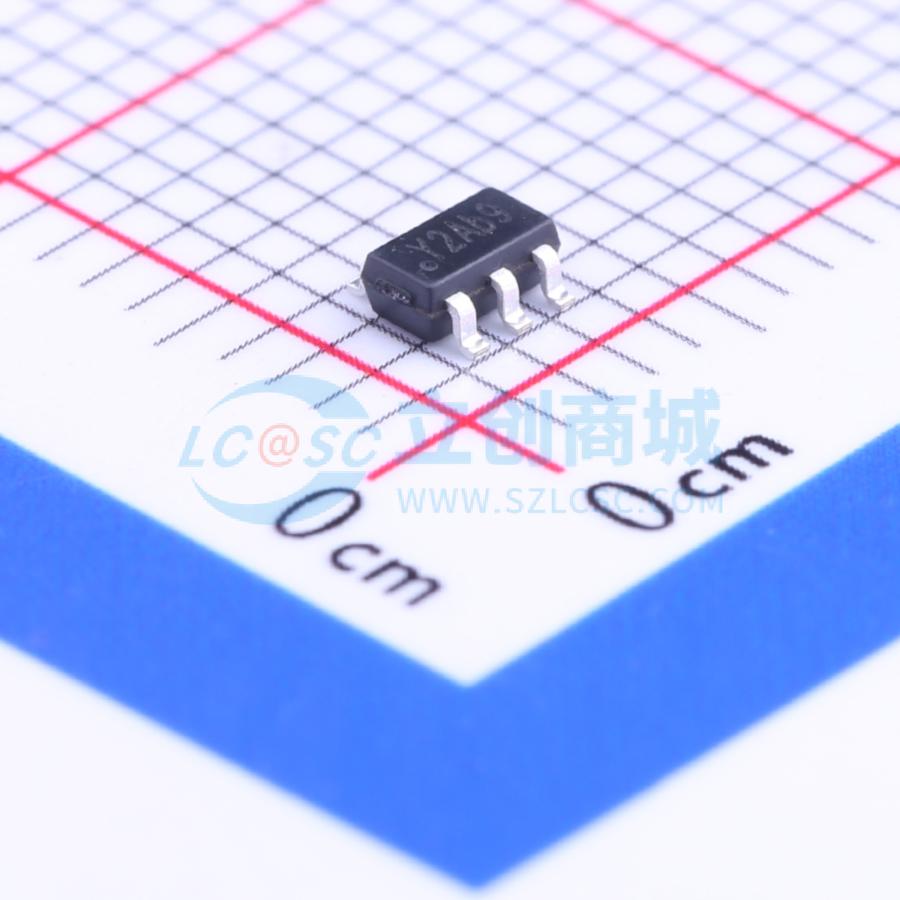

温馨提醒：图片仅供参考，商品以实物为准
AP2104BTCER
AP2104BTCER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2104B 是一个具备低噪声、恒定开关频率（400kHz）的电容式电压倍增器。输入 2.7 至 5.5V，产生恒定的 5V 输出电压，最大输出电流能达到 250mA。较少的外部器件（仅有一只自举电容和 VIN 以及 VOUT 上的 2 只旁路电容）使得 AP2104B 很适合应用于电池供电的小型设备。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP2104BTCER
- 商品编号
- C130328
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 静态电流(Iq) | 650uA | |
| 输出电阻 | 4Ω | |
| 能量效率 | 81% | |
| 开关频率 | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 升压 | |
| 输出电压(Vout) | 4.7V~5.2V | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 250mA |
商品概述
AP2104B 是一个具备低噪声、恒定开关频率（400kHz）的电容式电压倍增器。输入 2.7 至 5.5V，产生恒定的 5V 输出电压，最大输出电流能达到 250mA。较少的外部器件（仅有一只自举电容和 VIN 以及 VOUT 上的 2 只旁路电容）使得 AP2104B 很适合应用于电池供电的小型设备。 本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从 VOUT 到 GND 的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。低电流待机电流，小于 1uA。 AP2104B 采用 6 引脚的扁平 SOT - 23 封装。
商品特性
- 固定输出电压 5V（±4%）
- 输入范围：2.7V ~ 5.5V
- 输出电流：最大 250mA
- 低噪声恒定频率 (400kHz) 工作
- 自动软启动降低浪涌电流
- 关断电流小于 1uA
- 短路保护
- 无电感器件
- 采用 6 脚 SOT23 封装
应用领域
- 白光 LED 背光源
- 锂离子电池备份电源
- 3V 到 5V 转换
- 智能卡阅读器
- PCMCIA 本地 5V 电源
