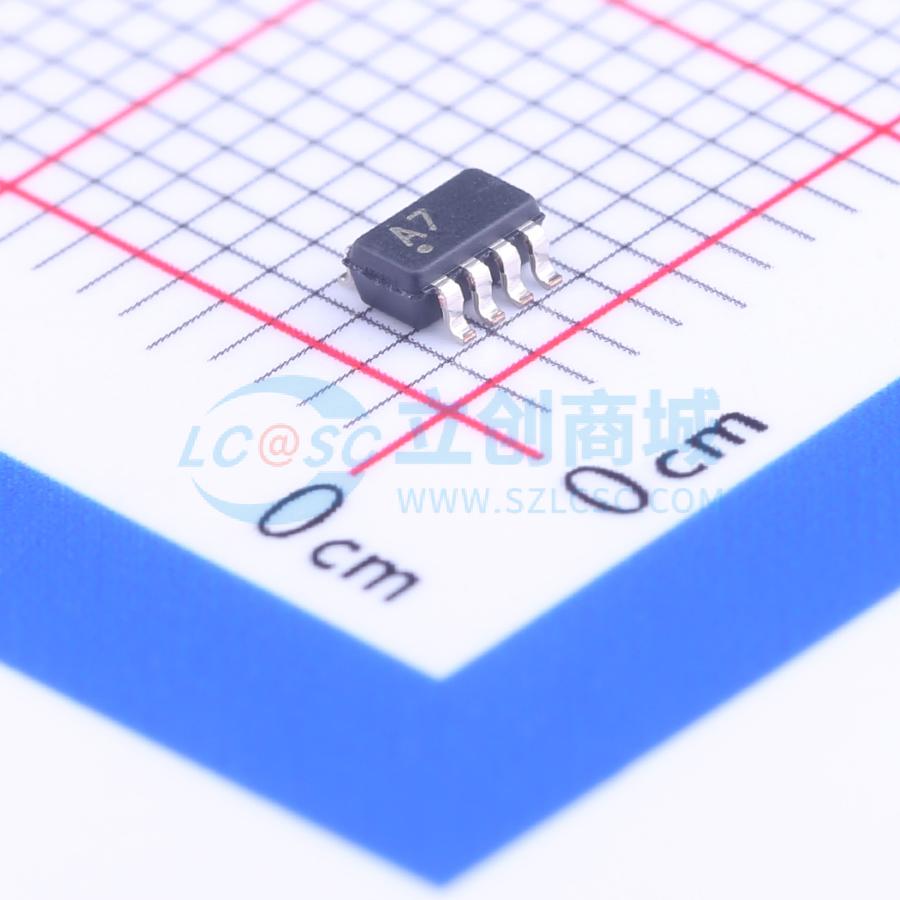

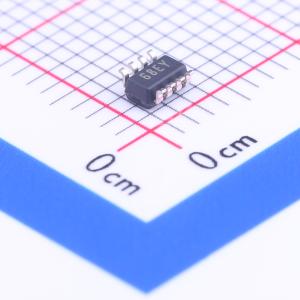

温馨提醒：图片仅供参考，商品以实物为准

OPA2337EA/3K

微型封装单电源CMOS运算放大器

描述: OPA2337 双通道、5.5V、3MHz、RRO 运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2337EA/3K
商品编号: C128398
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输出
	输入失调电压温漂(Vos TC)	2uV/℃
	静态电流(Iq)	525uA
	工作温度	-40℃~+85℃
	单电源	2.7V~5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	26nV/√Hz@1kHz
	输入失调电流(Ios)	10pA

商品概述

OPA337和OPA338系列轨到轨输出CMOS运算放大器专为低成本和小型化应用而设计。OPA2337EA和OPA2338EA采用SOT23 - 8封装，是最小的双运算放大器。它们的尺寸仅为传统SO - 8表面贴装器件的四分之一，非常适合对空间敏感的应用。 OPA337和OPA338运算放大器采用先进的CMOS技术，具有低偏置电流、高速运行、高开环增益和轨到轨输出摆幅的特点。它们可在低至2.5V的单电源下工作，静态电流仅为525μA。此外，输入共模电压范围包含地电位，非常适合单电源工作。 OPA337系列是单位增益稳定的。OPA338系列针对增益大于或等于5的情况进行了优化。它们易于使用，不会出现一些其他运算放大器中存在的相位反转和过载问题。当放大器摆幅达到指定极限时，仍能保持出色的性能。双运放版本采用完全独立的电路，即使在过驱动或过载时，也能实现最低的串扰和互不干扰。

商品特性

微型封装：SOT23 - 5、SOT23 - 8
单电源工作
轨到轨输出摆幅
FET输入：|IB|最大为10pA
高速：
- OPA337：3MHz，1.2V/μs（G = 1）
- OPA338：12.5MHz，4.6V/μs（G = 5）
2.5V至5.5V电源工作
高开环增益：120dB
低静态电流：每放大器525μA
单运放和双运放版本

应用领域

电池供电仪器
光电二极管前置放大器
医疗仪器
测试设备
音频系统
驱动ADC
消费类产品

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	3MHz
	输入偏置电流(Ib)	0.2pA
	输入失调电压(Vos)	500uV
	共模抑制比(CMRR)	74dB
	压摆率(SR)	1.2V/us
	输出电流	9mA
