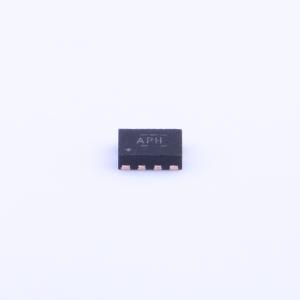

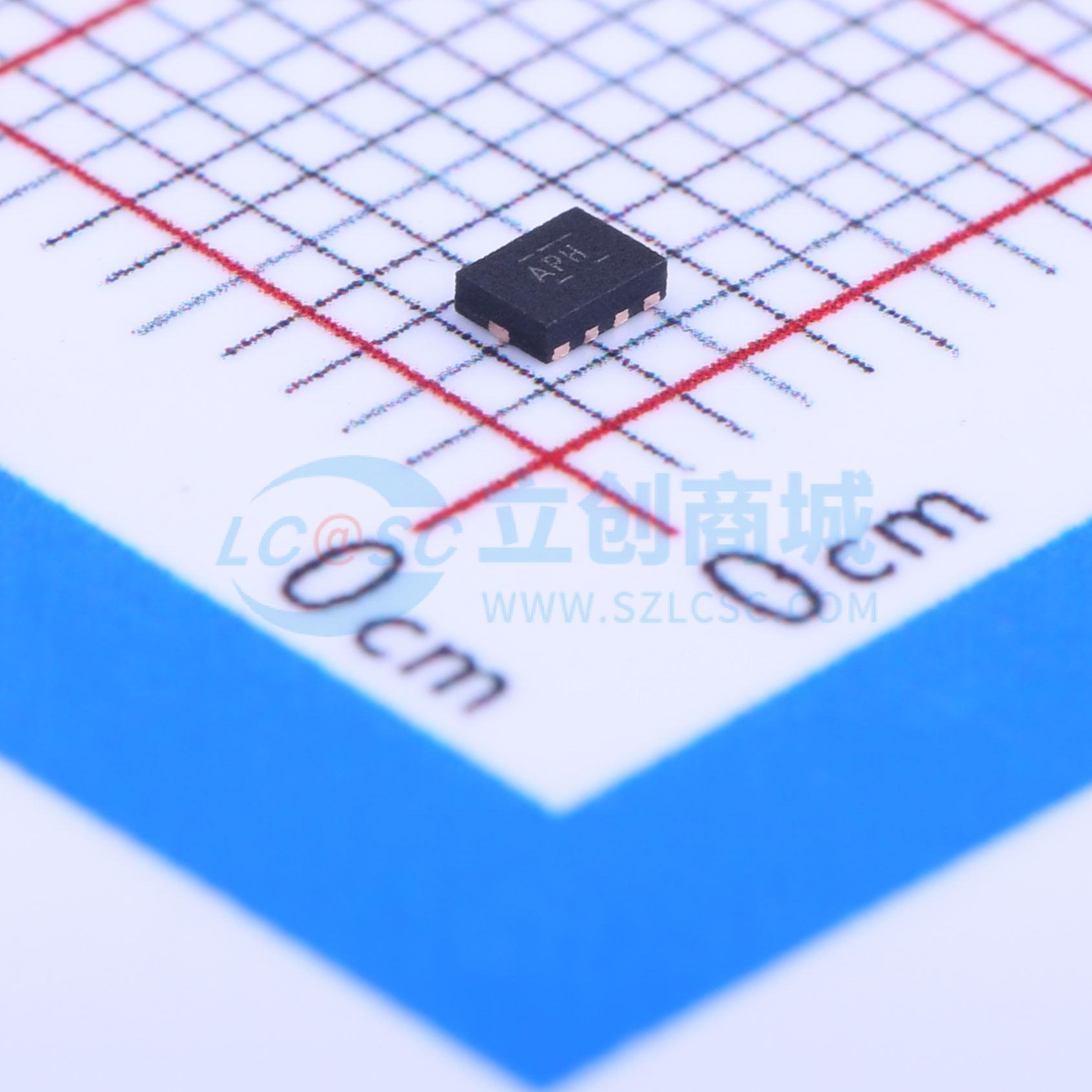

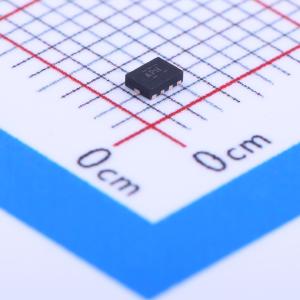

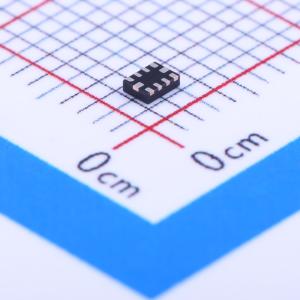

BQ24392RSER
支持USB电池充电规范的双SPST USB 2.0高速开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24392 具有电池充电检测功能的 SPST USB 2.0 高速开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24392RSER
- 商品编号
- C128408
- 商品封装
- UQFN-10-EP(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 250uA |
商品概述
BQ24392是一款双单刀单掷（SPST）USB 2.0高速隔离开关，具备充电器检测功能，适用于微型和迷你USB端口。这款USB开关允许手机、平板电脑和其他电池供电的电子设备通过最少的系统软件，使用不同的适配器进行充电。该器件的充电器检测电路可支持符合USB电池充电规范1.2版（BCv1.2）的充电器、苹果充电器、TomTom充电器及其他非标准充电器。 当充电器连接到微型或迷你USB端口时，BQ24392器件通过VBUS供电，并且具有28V的耐压能力，无需外部保护。
商品特性
- USB 2.0高速开关可检测符合USB电池充电规范1.2版（BCv1.2）的充电器
- 专用充电端口、标准下行端口、充电下行端口
- 非标准充电器
- 苹果充电器
- TomTom充电器
- 不符合电池充电规范1.2版（BCv1.2）的USB充电器
- VBUS电压范围为 -2V至28V
- 静电放电（ESD）性能按照JESD 22标准测试：4000V人体模型、1500V带电器件模型（C101）；DP_CON/DM_CON至地的ESD性能：±8kV接触放电（IEC 61000 - 4 - 2）
应用领域
- 手机
- 智能手机
- 相机
- GPS系统
