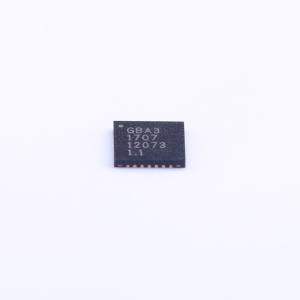

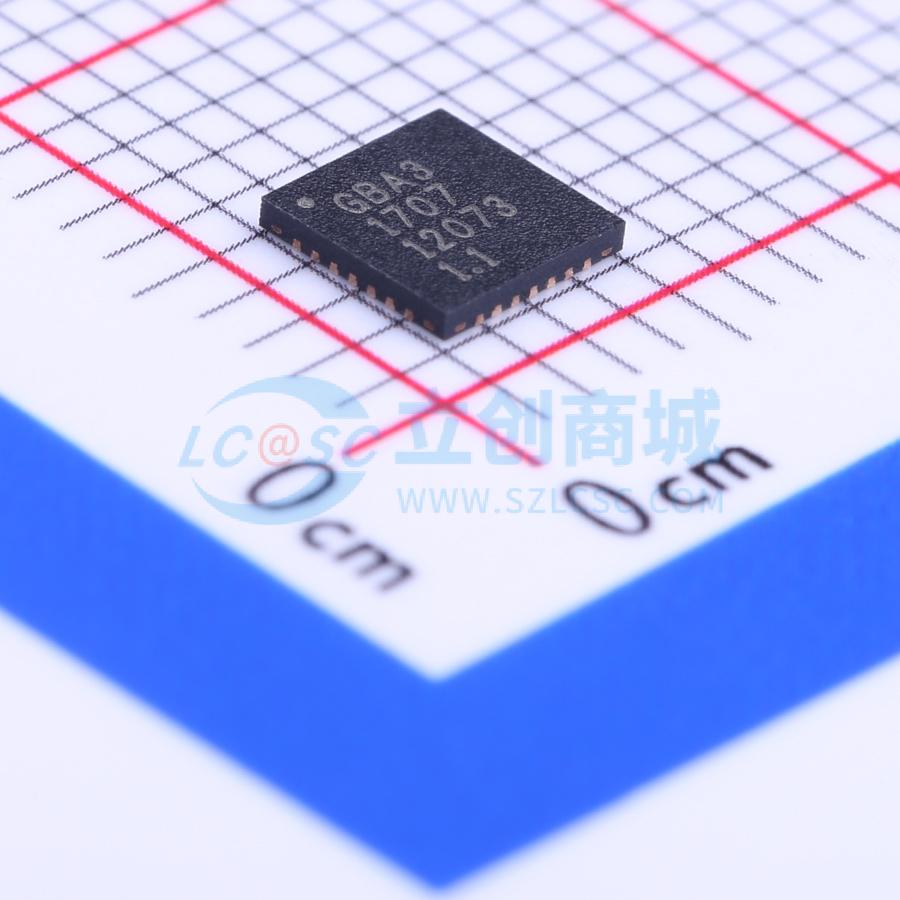

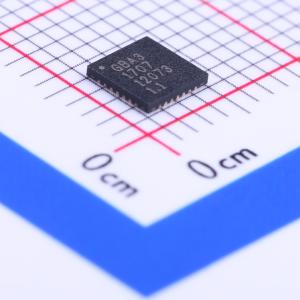

SX1509BIULTRT

描述: SX1508B和SX1509B是完整的超低电压通用并行输入/输出（GPIO）扩展器，非常适合用于低功耗手持电池供电设备。这一系列GPIO提供8通道和16通道配置，并允许通过标准400kHz I2C接口轻松进行I/O的串行扩展。当微控制器或芯片组的I/O端口不足时，或者在需要从远程位置进行串行通信和控制的系统中，GPIO设备可以提供额外的控制和监控功能。这些设备还可以作为电平转换器，将运行在一个电压水平上的微控制器连接到运行在不同电压水平上的组件，从而消除了对额外电平转换电路的需求。核心工作电压可低至1.425V，而双I/O银行可以在1.2V到3.6V之间独立于核心电压和其他银行操作（耐受5.5V）。SX1508B和SX1509B具有一个完全可编程的LED驱动器，带有内部振荡器，能够实现增强的照明控制，如强度（通过256级PWM）、闪烁和呼吸（淡入/淡出），使它们非常适用于广泛的LED应用。此外，还支持键盘应用，内置扫描引擎可实现多达64键的连续键盘监控，无需额外的主机交互，减少了总线活动。SX1508B和SX1509B能够基于其任一GPIO线路的下降沿/上升沿生成掩码可编程中断。专用引脚（NINT）向主机控制器指示一条或多条线路的状态发生了变化。每个GPIO都可以通过一组8位配置寄存器进行编程，这些寄存器包括数据、方向、上拉/下拉、中断掩码和中断寄存器。这些I/O扩展器采用小尺寸封装，温度范围为-40°C至+85°C。
品牌名称: SEMTECH
商品型号: SX1509BIULTRT
商品编号: C128430
商品封装: QFN-28-EP(4x4)
包装方式: 编带
商品毛重: 0.444克(g)

商品参数

商品概述

SX1508B和SX1509B是完整的超低电压通用并行输入/输出（GPIO）扩展器，非常适合用于低功耗手持电池供电设备。这一系列GPIO提供8通道和16通道配置，并允许通过标准400kHz I2C接口轻松进行I/O的串行扩展。当微控制器或芯片组的I/O端口不足时，或者在需要从远程位置进行串行通信和控制的系统中，GPIO设备可以提供额外的控制和监控功能。

这些设备还可以作为电平转换器，将运行在一个电压水平上的微控制器连接到运行在不同电压水平上的组件，从而消除了对额外电平转换电路的需求。核心工作电压可低至1.425V，而双I/O银行可以在1.2V到3.6V之间独立于核心电压和其他银行操作（耐受5.5V）。

SX1508B和SX1509B具有一个完全可编程的LED驱动器，带有内部振荡器，能够实现增强的照明控制，如强度（通过256级PWM）、闪烁和呼吸（淡入/淡出），使它们非常适用于广泛的LED应用。

此外，还支持键盘应用，内置扫描引擎可实现多达64键的连续键盘监控，无需额外的主机交互，减少了总线活动。

SX1508B和SX1509B能够基于其任一GPIO线路的下降沿/上升沿生成掩码可编程中断。专用引脚（NINT）向主机控制器指示一条或多条线路的状态发生了变化。每个GPIO都可以通过一组8位配置寄存器进行编程，这些寄存器包括数据、方向、上拉/下拉、中断掩码和中断寄存器。这些I/O扩展器采用小尺寸封装，温度范围为-40°C至+85°C。

应用领域

手机、PDA、MP3播放器
数码相机、笔记本电脑、GPS设备
任何电池供电的设备

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式；开漏
	工作电压	1.425V~3.6V
	灌电流(IOL)	15mA

	属性	参数值
	拉电流(IOH)	8mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	4
	静态电流(Iq)	1uA
	输出低电平(VOL)	300mV
