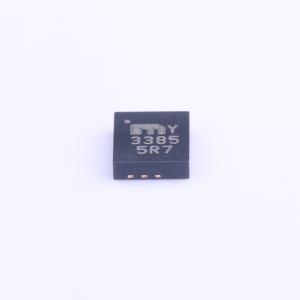

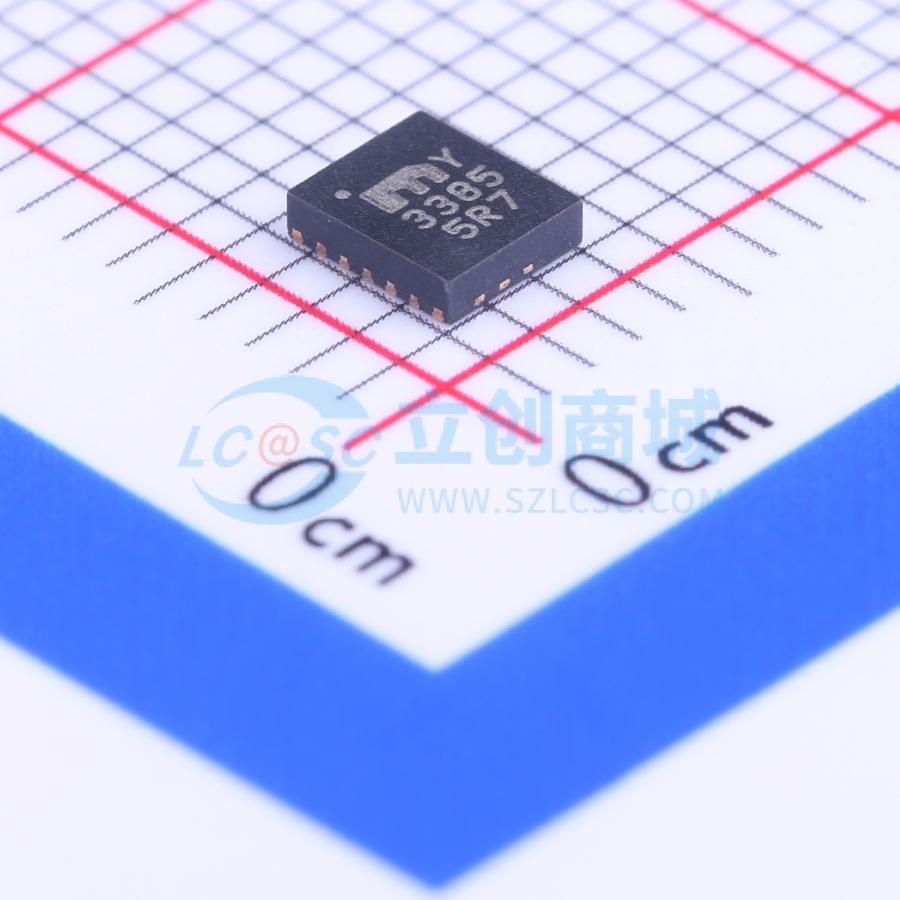

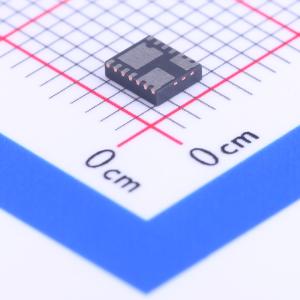

MIC3385YHL-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC3385YHL-TR
商品编号: C128434
商品封装: MLF-14
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

Micrel公司的MIC3385是一款高效无电感降压稳压器，具备低功耗（LOW Q）LDO待机模式，静态电流仅为18μA。MIC3385无需外部电感，为便携式电源应用提供了超低噪声、小尺寸和高效率的解决方案。在PWM模式下，MIC3385采用8MHz恒定频率的PWM控制。在轻载条件下，如系统睡眠或待机模式，可禁用PWM开关操作以降低开关损耗。在这种轻载LOW Q模式下，LDO维持输出电压，静态电流仅为18μA。与脉冲跳跃或突发模式稳压器不同，LDO工作模式在节省电池电量的同时，不会引入杂散噪声和高纹波。 MIC3385的输入电压范围为2.7V至5.5V，内置功率MOSFET，在PWM模式下可提供高达600mA的输出电流。它可在最大占空比为100%的条件下工作，适用于低压差情况。 MIC3385采用14引脚3mm×3.5mm MLF封装，结温工作范围为-40℃至+125℃。

商品特性

2.7至5.5V电源电压
轻载LOW Q LDO模式，静态电流18μA，低噪声，75μVrms
8MHz PWM模式 – 输出电流可达600mA，效率>90%，最大占空比100%
输出电压可调，最低至1V
超快瞬态响应，无需外部电感，可实现低于1mm的超薄解决方案，全集成MOSFET开关，微功耗关断，热关断和限流保护
无铅14引脚3×3.5×0.9mm MLF封装
结温范围-40℃至+125℃

应用领域

超薄数码相机
MP3播放器
便携式电源应用
手机
个人数字助理（PDA）
USB外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1V~5.5V
	输出电流	600mA；60mA
	压差	110mV@(50mA)

	属性	参数值
	静态电流(Iq)	16uA
	噪声	75uVrms
	特性	-
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
