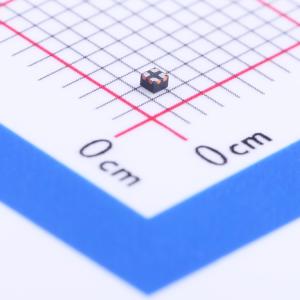

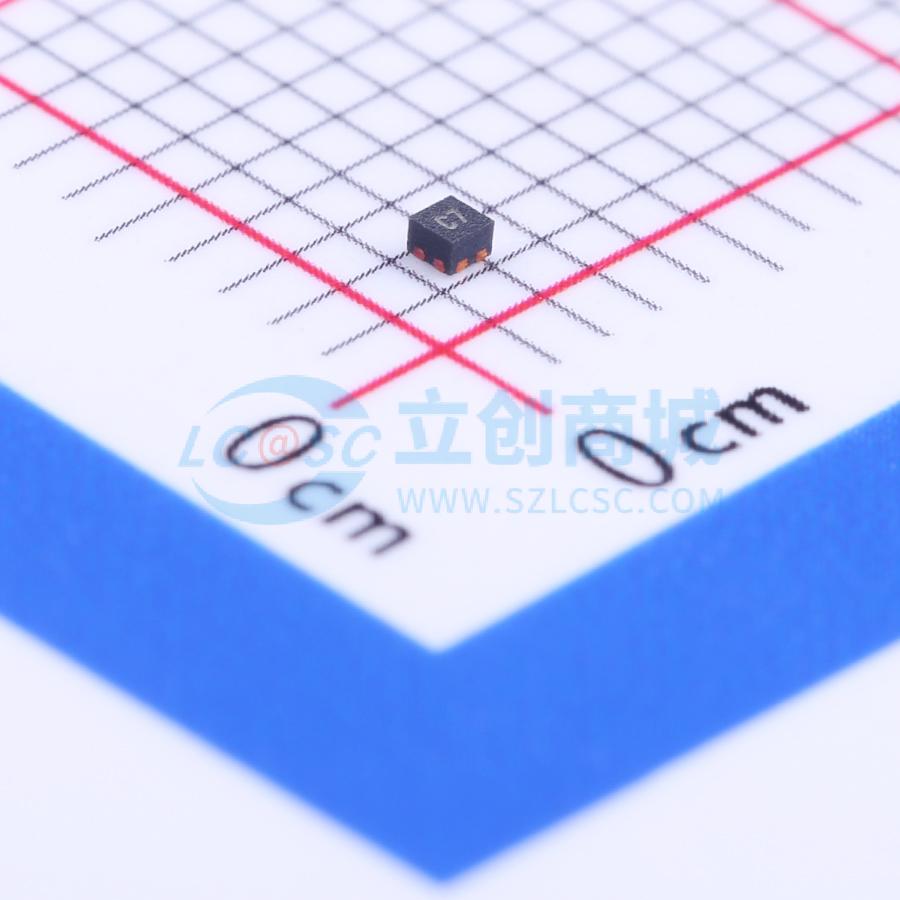

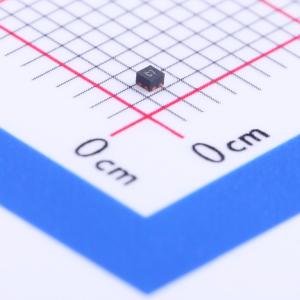

MIC94083YFT-TR

MIC94080/1/2/3/4/5 是一系列高端负载开关，设计用于在 1.7V 至 5.5V 的输入电压下工作。负载开关的导通元件是一个内部 67mΩ RDSON P 沟道 MOSFET，使该器件能够支持高达 2A 的连续电流。此外，该负载开关支持 1.5V 逻辑电平控制和关断功能，采用 0.85mm x 0.85mm 的 4 引脚 Thin MLF 超小型封装。 MIC94080 和 MIC94081 具有快速开启特性。MIC94082 和 MIC94083 提供 800µs 的压摆率控制软启动开启，而 MIC94084 和 MIC94085 提供 120µs 的压摆率控制软启动开启。软启动功能可防止浪涌电流事件拉低输入电源电压。 MIC94081、MIC94083 和 MIC94085 具有有源负载放电电路，当开关禁用时，该电路会接入一个 250Ω 的负载，以自动对容性负载进行放电。 使能输入上的有源下拉功能使 MIC94080/1/2/3/4/5 默认处于关断状态，直到使能引脚被拉高至 1.25V 以上。内部电平转换电路允许低电压逻辑信号切换更高的电源电压。使能电压最高可达 5.5V，且不受输入电压的限制。 MIC94080/1/2/3/4/5 的工作电压范围使其非常适合锂离子和镍氢/镍镉/碱性电池供电的系统，以及非电池供电的应用。这些器件具有低静态电流和低关断电流，可最大限度延长电池使用寿命。

• 0.85mm x 0.85mm 节省空间的 4 引脚 Thin MLF 封装
• 1.7V 至 5.5V 输入电压范围
• 2A 连续工作电流
• 67mΩ RDSON
• 用于 CMOS/TTL 控制逻辑的内部电平转换
• 超低静态电流
• 微功耗关断电流
• 软启动：MIC94082/3（800µs），MIC94084/5（120µs）
• 负载放电电路：MIC94081、MIC94083、MIC94085
• 超快关断时间
• 结工作温度范围为 -40℃ 至 +125℃

• 手机
• 便携式导航设备（PND）
• 个人媒体播放器（PMP）
• 超移动 PC
• 便携式仪器
• 个人数字助理（PDA）
• GPS 模块
• 工业和数据通信设备
