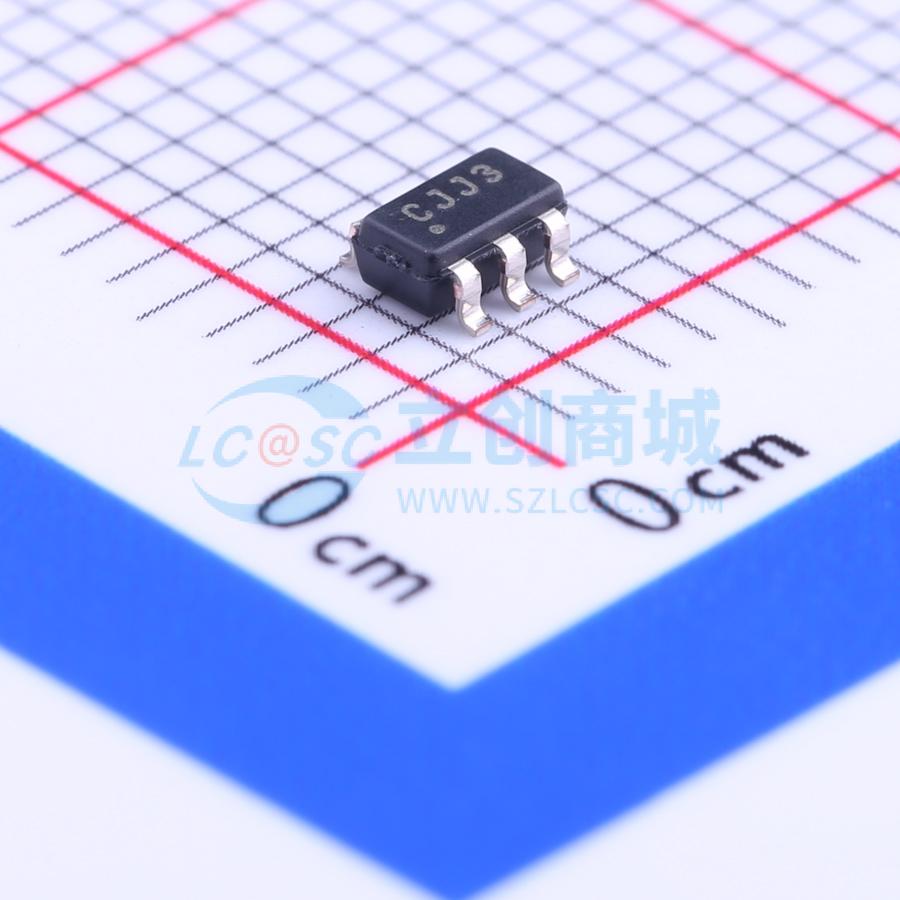

温馨提醒：图片仅供参考，商品以实物为准

MCP1624T-I/CHY

同步升压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1624T-I/CHY是一款紧凑的高效率固定频率的同步升压直流/直流转换器。它为通过一节、两节或三节碱性电池、镍镉电池、镍氢电池,或者一节锂离子或锂聚合物电池供电的PIC单片机应用提供一种易用的电源解决方案。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1624T-I/CHY
商品编号: C128443
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

MCP1623/24是一款紧凑的高效率固定频率的同步步升直流／直流转换器。它为通过一节、两节或三节碱性电池、镍镉电池、镍氢电池，或者一节锂离子或锂聚合物电池供电的PIC单片机应用提供一种易用的电源解决方案。稳压器采用了低电压技术，支持以0.65V低电压输入启动，不会产生高浪涌电流或输出电压过冲现象。器件通过集成低电阻N沟道升压开关和同步P沟道开关来实现高效率。集成了所有补偿和保护电路，以最大程度减少外部元件。对于待机应用，在无负载工作时，MCP1624仅消耗19uA的电流。MCP1623器件还提供了仅在PWM模式下工作的选项。在禁止（EN=GND）时，通过去除从输入到输出的正常升压稳压器二极管路径，“真正”负载断路模式会将输入与输出隔离。该模式消耗的输入电流小于1 μA。输出电压通过一个小的外部电阻分压器进行设置。

商品特性

典型效率最高可达96%
425 mA典型峰值输入电流限制
低启动电压：0.65V，典型输出3.3V VOUT @ 1 mA
低输入工作电压: 0.35V，典型输出3.3V VOUT @ 1 mA
可调节输出电压范围：2.0V至5.5V
最大输入电压 ≤ VOUT < 5.5V
自动PFM/PWM操作（MCP1624）
仅PWM操作（MCP1623）
PWM频率为500 kHz
低器件静态电流：19 μA（典型PFM模式）
内部同步整流器
内部补偿
浪涌限流和内部软启动
真正负载断路
关断电流（所有状态）：<1 μA
低噪声、抗振铃控制
过温保护
SOT - 23 - 6和2x3DFN - 8封装

应用领域

使用一节、两节或三节碱性电池和镍氢／镍镉电池的低功耗PIC单片机应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	350mV~5.5V
	输出电压	2V~5.5V
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
