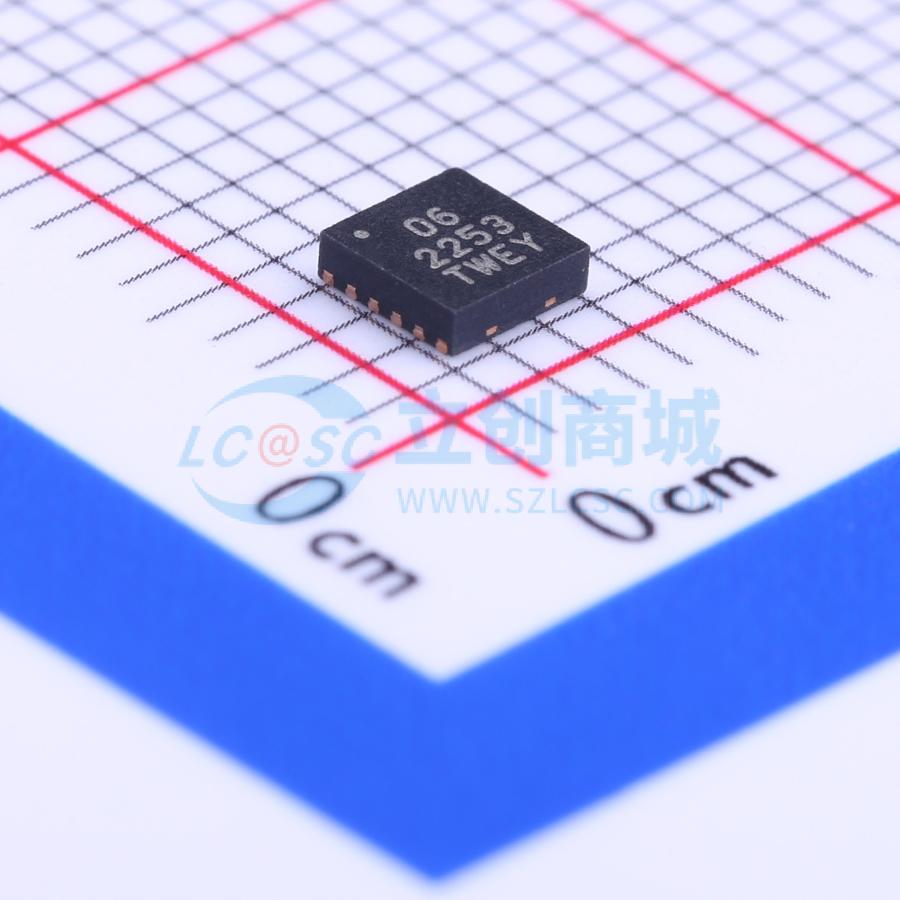

温馨提醒：图片仅供参考，商品以实物为准
MIC2253-06YML-TR
1MHz高效率升压调节器
- 描述
- MIC2253是一款高功率密度1MHz PWM DC-DC升压调节器,最小开关电流为3.5A,支持2.5V至10V的输入电压范围,最大输出电压可达30V。具有过压保护和软启动功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2253-06YML-TR
- 商品编号
- C128575
- 商品封装
- MLF-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~10V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC2253是一款高功率密度的1MHz PWM DC/DC升压稳压器。3.5A的最小开关电流限制与1MHz的开关频率相结合，可以使用更小的电感，并在极小的解决方案尺寸中提供高功率。2.5V至10V的输入电压范围允许直接从1或2节锂离子电池以及3到4节镍镉、镍氢、碱性或锂电池工作。通过0.1μA的低关断电流确保了最长的电池寿命。MIC2253采用低剖面12引脚3mm x 3mm MLF封装。为了防止过大的启动电流，默认设置至少1ms的软启动周期，并且可以通过外部电容延长软启动周期。
应用领域
- 移动手机
- 便携式媒体播放器/MP3播放器
- 便携式导航设备（GPS）
- WiFi/WiMax/WiBro模块
- 数码相机
- 无线局域网卡
- USB供电设备
- 便携式应用
