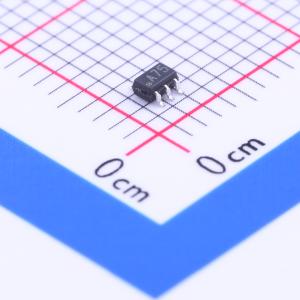

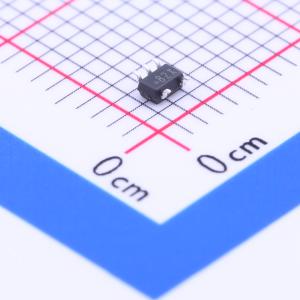

温馨提醒：图片仅供参考，商品以实物为准
LMV771MG/NOPB
低偏移低噪声轨到轨输出运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV771 单通道、低失调电压、低噪声、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV771MG/NOPB
- 商品编号
- C128592
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3.5MHz | |
| 输入失调电压(Vos) | 850uV | |
| 输入失调电压温漂(Vos TC) | 450nV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电流(Ios) | 250pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12.5nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV771/LMV772/LMV772Q/LMV774为单路/双路/四路低噪声精密运算放大器，针对精密、低噪声、低电压、微型系统设计，可满足广泛应用需求，工作温度范围为-40℃至125℃，LMV771采用SC70-5封装，LMV772/LMV772Q采用MSOP-8和SOIC-8封装，LMV774采用TSSOP-14封装，具备低输入偏置特性，内置有限ESD保护，存储或操作过程中需注意防止静电损坏器件内部栅极
商品特性
- 可保证2.7V和5V工作规格，工作电压范围为2.7V~5.0V
- LMV771最大输入失调电压为850μV
- 电压噪声表现：100Hz时为12.5nV/√Hz，10kHz时为7.5nV/√Hz
- 具备轨到轨输出摆幅，负载电阻为600Ω时输出距电源轨100mV，负载电阻为2kΩ时输出距电源轨50mV
- 负载电阻为2kΩ时开环增益为100dB
- 输入共模电压范围为0~V+ - 0.9V，范围包含地
- 单路放大器电源电流为550μA
- 增益带宽积为3.5MHz
- LMV772Q符合AEC-Q100 1级要求
应用领域
- 传感器放大器
- 仪表放大器
- 精密电流检测
- 数据采集系统
- 有源滤波器与缓冲器
- 采样保持电路
- 便携式/电池供电电子设备
- 汽车领域
