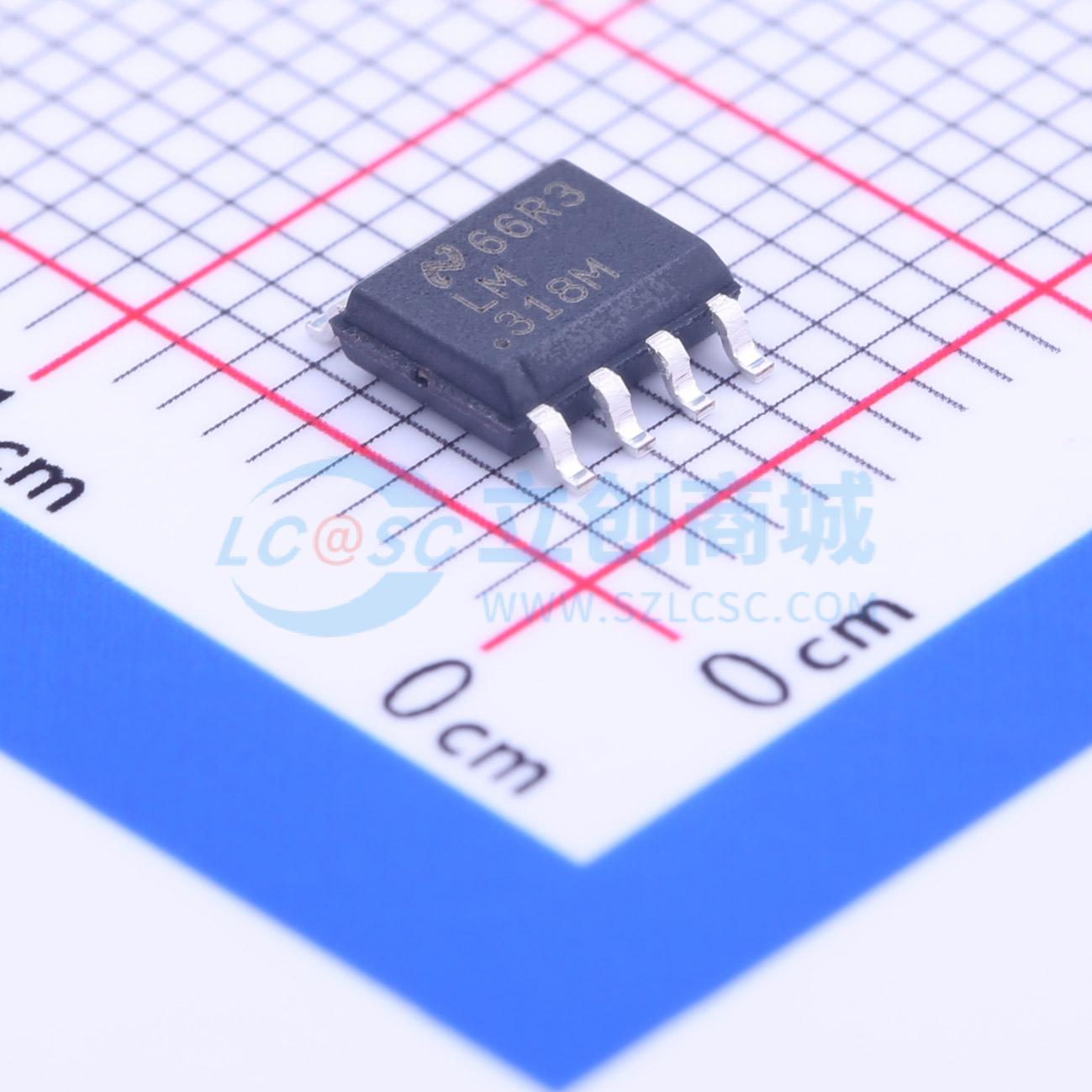

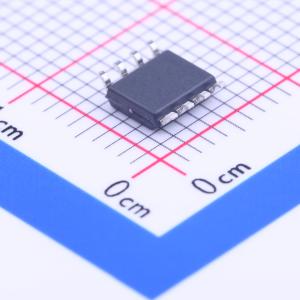

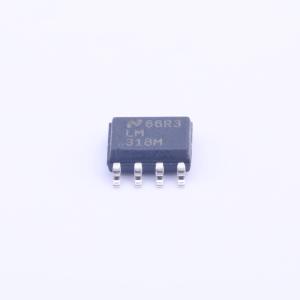

温馨提醒：图片仅供参考，商品以实物为准
LM318MX/NOPB
高精度高速运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM318-N 单通道、40V、15MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM318MX/NOPB
- 商品编号
- C128749
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 70V/us | |
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -20V~-5V；5V~20V | |
| 功能特性 | 过压保护；内置补偿 |
商品概述
LM118系列是精密高速运算放大器，针对需要宽带宽和高压摆率的应用设计，相比通用器件速度提升十倍，且不牺牲直流性能。该系列自带内部单位增益频率补偿，无需外接元件即可工作，同时也支持添加外部频率补偿以获得最优性能。反相应用中，采用前馈补偿可将压摆率提升至150V/μs以上，带宽几乎可翻倍；不需要最大带宽时，可采用过补偿提升放大器稳定性；添加单个电容即可将0.1建立时间缩短至1μs以下。LM218-N性能参数规定的工作温度范围为-25℃~+85℃，LM318-N性能参数规定的工作温度范围为0℃~+70℃。器件内置有限的ESD保护，存储或操作过程中，应将引脚短路或将器件放置在导电泡沫中，避免MOS栅极受到静电损坏。电压跟随器应用不可硬接线，R1≥5kΩ。
商品特性
- 小信号带宽为15MHz
- 压摆率保证不低于50V/μs
- 偏置电流最大为250nA
- 支持工作电源范围为±5V~±20V
- 内置频率补偿
- 输入输出具备过载保护
- 引脚与通用运算放大器兼容
- 速度较通用器件提升十倍，不牺牲直流性能
- 支持添加外部频率补偿优化性能
- 内置有限ESD保护
应用领域
- A/D转换器
- 振荡器
- 有源滤波器
- 采样保持电路
- 通用放大器
