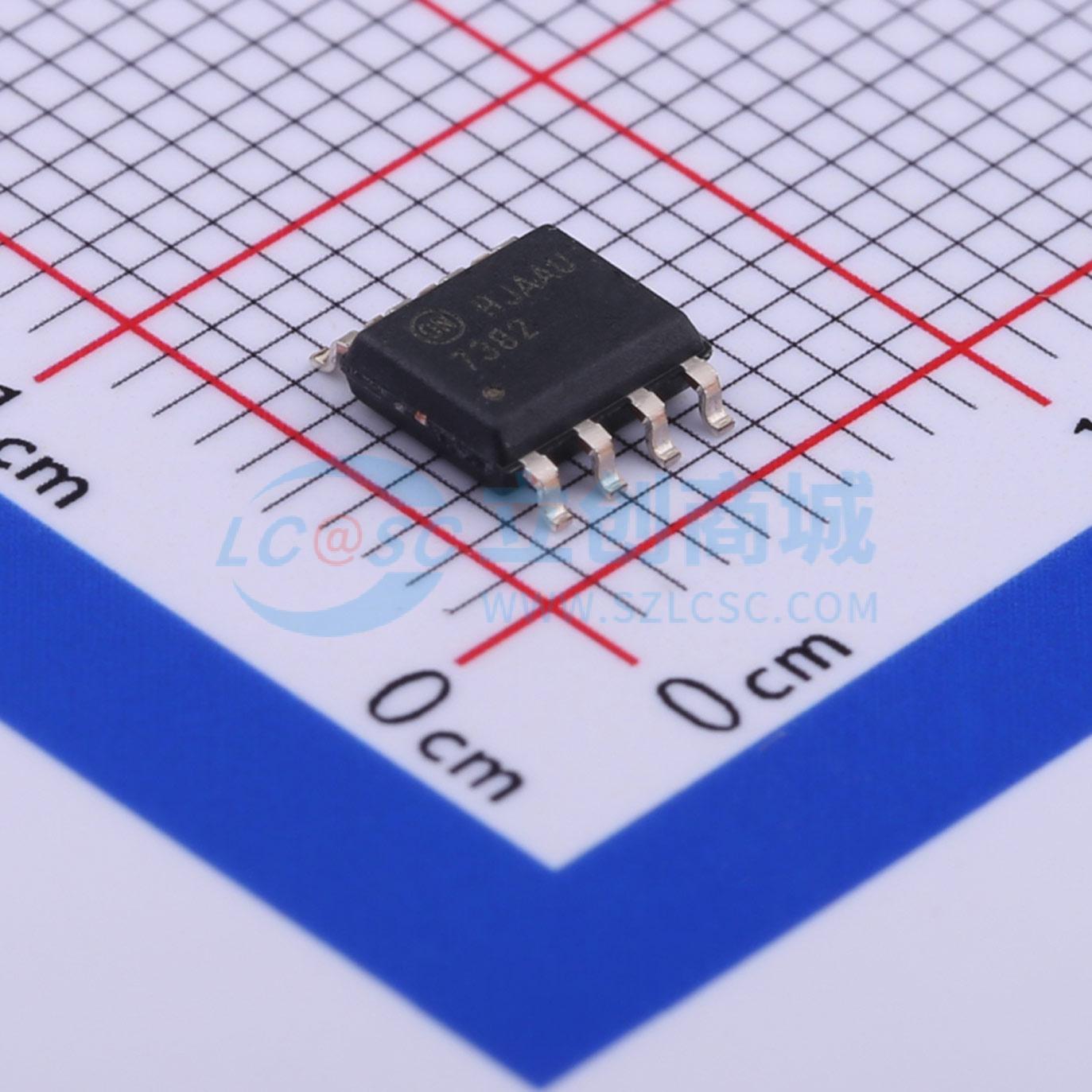

FAN7382MX

高端和低端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单片半桥门极驱动器集成电路 FAN7382 可以驱动最高在 +600V 下运行的 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 允许最高 VS = -9.8 V（典型值）的高压侧门极驱动器运行。输入逻辑电平兼容标准的 TTL 系列逻辑门极。当 VCC 和 VBS 低于指定阈值电压时，用于两种沟道的 UVLO 电路将防止故障运行。输出驱动器通常分别会源/汲 350mA/650mA，适用于荧光灯镇流器、PDP 扫描驱动器、电机控制等。
品牌名称: onsemi(安森美)
商品型号: FAN7382MX
商品编号: C128796
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.223克(g)

商品参数

商品概述

浮动通道，专为高达 +600V 的自举操作而设计双路通道典型灌/拉电流驱动能力分别为 350mA/650mA 共模 dv/dt 噪声消除电路当 VCC = VBS = 15V 时，允许负向 VS 摆幅扩展至 -9.8V 以实现信号传输 VCC 和 VBS 电源范围为 10V 至 20V 双路通道均具备欠压锁定（UVLO）功能输入逻辑阈值电平与 TTL 兼容匹配传播延迟低于 50ns 输出信号与输入信号同相

FAN7382 是一款单片式高低侧栅极驱动 IC，可驱动工作电压高达 +600V 的 MOSFET 和 IGBT。高压工艺和共模噪声消除技术确保了高端驱动器在高 dv/dt 噪声环境下的稳定运行。先进的电平转换电路允许高端栅极驱动器在 VBS = 15V 时，VS 低至 -9.8V（典型值）仍能正常工作。输入逻辑电平与标准 TTL 系列逻辑门兼容。双路通道的 UVLO 电路可防止 VCC 或 VBS 低于指定阈值电压时出现故障。输出驱动器典型灌/拉电流分别为 350mA/650mA，适用于荧光灯镇流器、PDP 扫描驱动器、电机控制等应用。

商品特性

浮动通道，专为高达 +600V 的自举操作而设计
双路通道典型灌/拉电流驱动能力分别为 350mA/650mA
共模 dv/dt 噪声消除电路
当 VCC = VBS = 15V 时，允许负向 VS 摆幅扩展至 -9.8V 以实现信号传输
VCC 和 VBS 电源范围为 10V 至 20V
双路通道均具备欠压锁定（UVLO）功能
输入逻辑阈值电平与 TTL 兼容
匹配传播延迟低于 50ns
输出信号与输入信号同相

应用领域

PDP 扫描驱动器
荧光灯镇流器
开关电源（SMPS）
电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	650mA
	拉电流(IOH)	350mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	20ns
	下降时间(tf)	30ns
	传播延迟 tpLH	170ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	70uA
