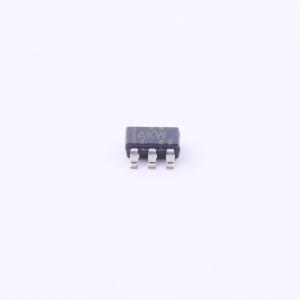

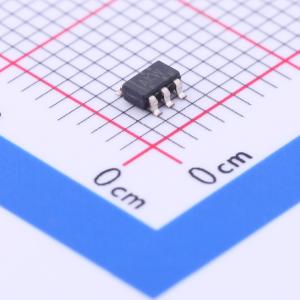

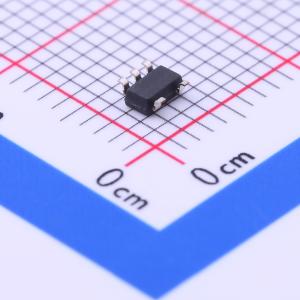

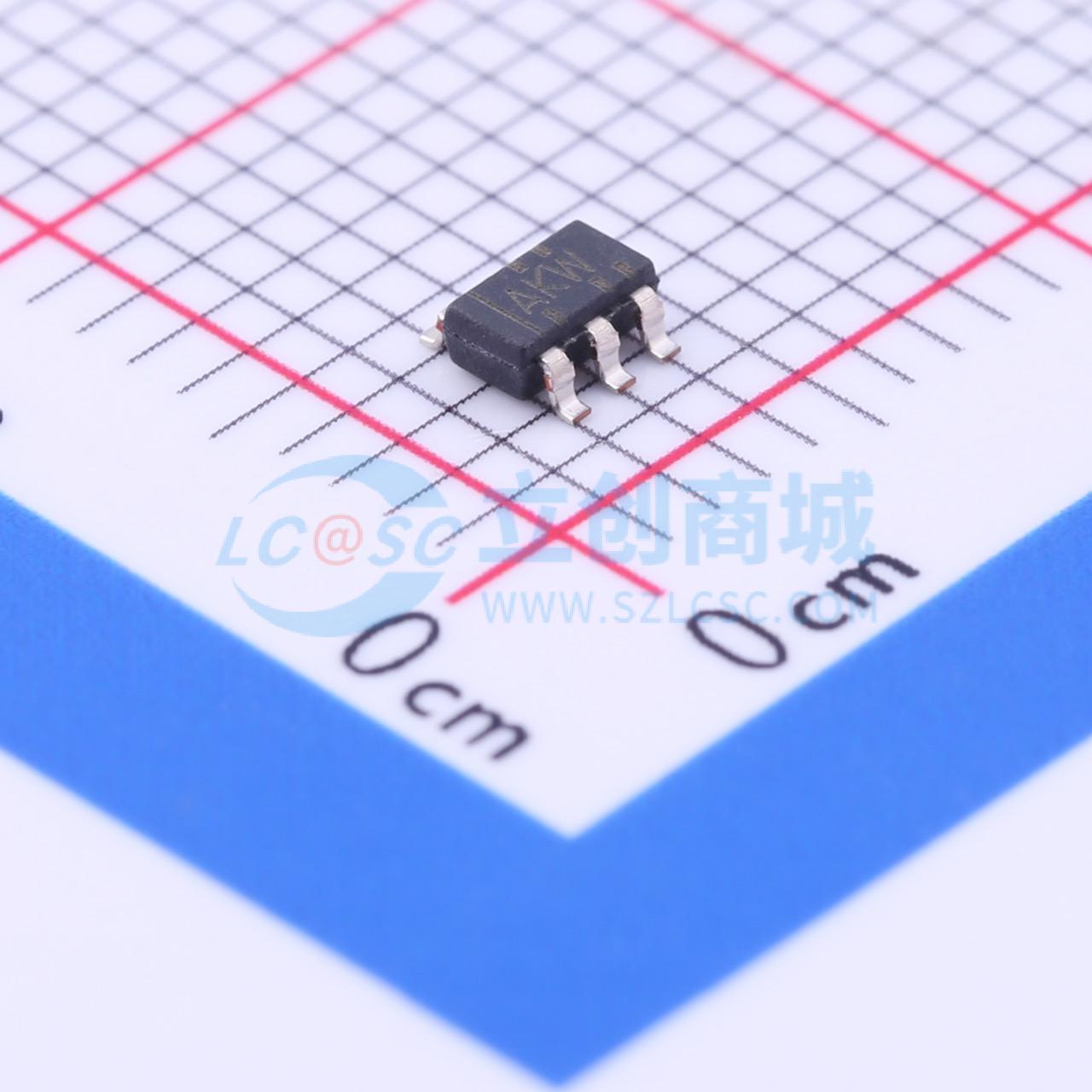

THS4304DBVT
宽带运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS4304 3GHz 低噪声宽带运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4304DBVT
- 商品编号
- C128887
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 870MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 830V/us | |
| 输入偏置电流(Ib) | 7uA | |
| 输入失调电流(Ios) | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.4nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 18mA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -2.5V~2.5V | |
| 功能特性 | - |
商品概述
THS4304是一款宽带电压反馈运算放大器，设计用于高速模拟信号处理链路，可采用单5V电源供电，采用BiCom3硅锗工艺制造，为传统电压反馈拓扑结构。
商品特性
- 带宽3GHz，压摆率830V/μs，低电压噪声2.4nV/√Hz
- 支持单电源供电，供电电压支持5V、3V，静态电流18mA
- 具备平衡输入，低失调电压、低失调电流，低失调漂移，高共模抑制比和高电源抑制比
- 提供多种封装可选，包含8引脚MSOP封装、8引脚SOIC封装、节省空间的5引脚SOT-23封装
- 内置有限的ESD保护，存储或操作过程中需注意防止静电损坏MOS栅极
- 建议最终PCB的热设计将结温控制在125℃及以下，以保证性能和长期可靠性
应用领域
- 有源滤波器
- ADC驱动
- 超声设备
- 伽马相机
- 射频/电信领域
