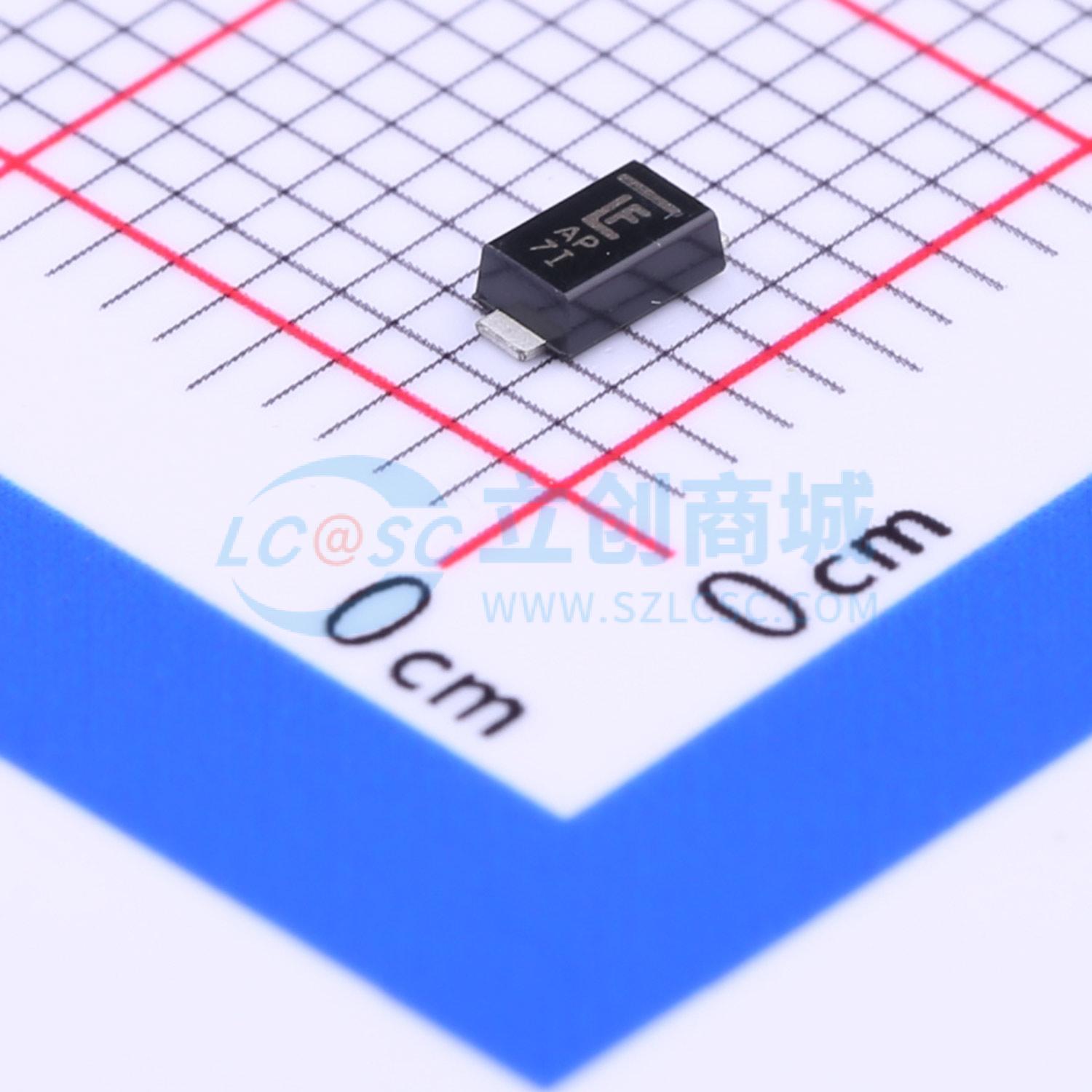

温馨提醒：图片仅供参考，商品以实物为准
SMF7.5A
单向TVS 7.5V截止 峰值浪涌电流：15.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMF系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。与SMA封装相比，SMF封装的占位面积缩小了50%，且拥有业内极低的高度（1.1mm）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMF7.5A
- 商品编号
- C128892
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7.5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 15.5A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.21V | |
| 反向电流(Ir) | 50uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMF系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。 与SMA封装相比，SMF封装的占位面积缩小了50%，且拥有业内极低的高度（1.1mm）。
商品特性
- 与工业标准封装SOD - 123FL兼容
- 优化了表面贴装占位面积，对PCB空间影响极小
- 低轮廓：最大高度为1.1mm
- 低电感，出色的钳位能力
- 与高温回流焊兼容（260℃/40秒）
- 因超过最大额定值而导致的典型故障模式为短路状态
- 依据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC - 61000 - 4 - 2静电放电30kV（空气），30kV（接触）
- 依据IEC 61000 - 4 - 4对数据线进行电快速瞬变脉冲群保护
- 在10/1000µs波形下，峰值脉冲功率能力为200W，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ns
- 玻璃钝化结
- 内置应力释放结构
- UL认可的环氧树脂，符合V - 0阻燃等级
- 符合J - STD - 020的MSL 1级标准，无铅最高峰值温度260℃
- 雾锡无铅电镀
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
应用领域
- 保护手机中的I/O接口、VCC总线及其他易损电路
- 保护便携式设备中的I/O接口、VCC总线及其他易损电路
- 保护商用机器中的I/O接口、VCC总线及其他易损电路
- 保护电源中的I/O接口、VCC总线及其他易损电路
- 保护其他消费类应用中的I/O接口、VCC总线及其他易损电路
