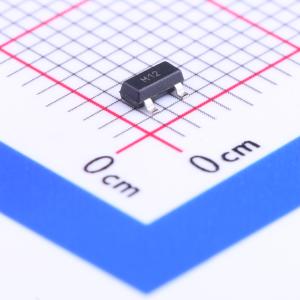

温馨提醒：图片仅供参考，商品以实物为准

SM12-02HTG

TVS 12V截止峰值浪涌电流：17A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM系列瞬态电压抑制二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌的损害。SM系列能够承受超过IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全地耗散高达24A的8/20μs浪涌电流（IEC 61000 - 4 - 5，第2版）。
品牌名称: Littelfuse(美国力特)
商品型号: SM12-02HTG
商品编号: C133185
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

SM系列瞬态电压抑制二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌的损害。 SM系列能够承受超过IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全地耗散高达24A的8/20μs浪涌电流（IEC 61000 - 4 - 5，第2版）。

商品特性

符合RoHS标准且无铅
ESD，IEC 61000 - 4 - 2，接触式±30kV，空气式±30kV
EFT，IEC 61000 - 4 - 4，50A（5/50ns）
雷击，IEC 61000 - 4 - 5，第2版，24A（tp = 8/20μs，SM05）
工作电压：5V、12V、15V、24V和36V
低钳位电压
低泄漏电流
通过AEC - Q101认证（SOT23 - 3封装）

应用领域

工业设备
测试和医疗设备
销售点终端
电机控制
传统端口（RS - 232、RS - 485）
安全和报警系统
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	18.5V；22.5V
	峰值脉冲电流(Ipp)	17A@8/20us
	峰值脉冲功率(Ppp)	400W@8/20us
	击穿电压	-

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	120pF；150pF
