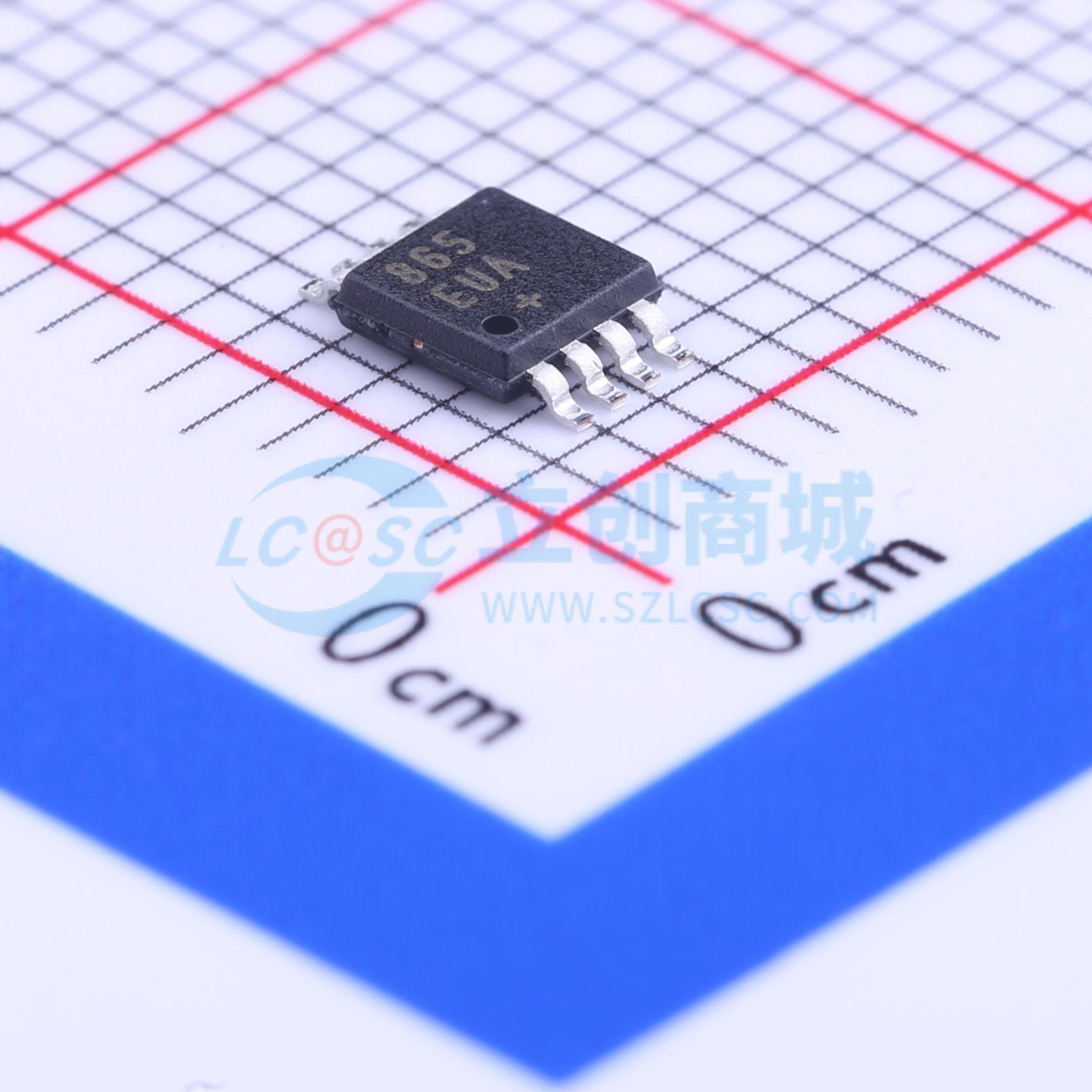

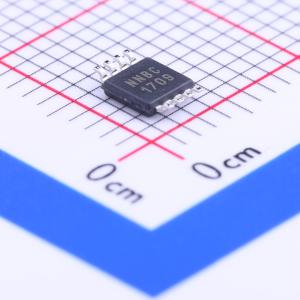

MAX865EUA+T

紧凑型双输出电荷泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 紧凑的、双输出电荷泵、提供双极性输出，可理想用于空间受限应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX865EUA+T
商品编号: C133210
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.364克(g)

商品参数

商品概述

MAX865是一款采用超小型μMAX封装的CMOS电荷泵DC-DC转换器。它可从单个正输入产生正输出和负输出，仅需四个电容。电荷泵先将输入电压加倍，然后将加倍后的电压反相。输入电压范围为+1.5V至+6.0V。 MAX865包含实现电压倍增/反相所需的所有电路。仅需四个外部电容。这些电容可以是值范围为1μF至100μF的有极性电解电容或陶瓷电容。 MAX865不是电压调节器：在室温下，当VIN = +5V时，任一电荷泵的输出源电阻约为150Ω；轻载时，V+和V-将分别接近+10V和 - 10V。

商品特性

高度为1.11mm的μMAX封装
紧凑：电路占用面积仅0.08in²
仅需四个电容
双输出（正输出和负输出）
输入电压范围为+1.5V至+6.0V
最低频率为20kHz（高于音频范围）
内部振荡器频率保证在20kHz至38kHz之间，将噪声控制在音频范围之上，同时消耗最小的电源电流。
75Ω的输出阻抗允许高达20mA的有用输出电流。

应用领域

无线手机中的低压GaAsFET偏置
VCO和GaAsFET电源
由3节镍电池或1节锂电池提供的正负电源
低压数据采集系统的低成本正负电源
模拟电路的正负电源
LCD面板

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~6V
	静态电流(Iq)	1.15mA
	输出电阻	75Ω

	属性	参数值
	能量效率	85%
	开关频率	24kHz
	工作温度	-40℃~+85℃
	功能类型	升压；反相
