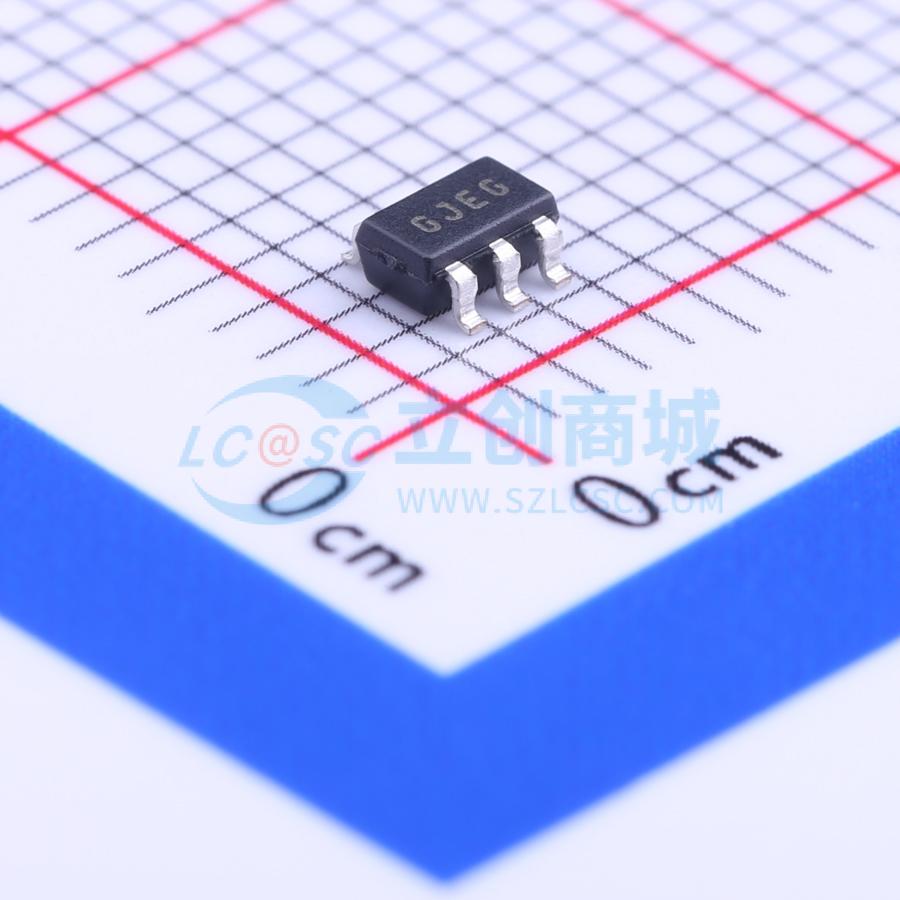

温馨提醒：图片仅供参考，商品以实物为准
MCP3021A5T-E/OT
带有 I²C 接口的低功耗 10 位 A/D 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款具有10位分辨率的逐次逼近型A/D转换器（ADC），提供一个单端输入且具有很低的功耗。采用先进的CMOS技术，可分别提供低至250 μA和1 μA的最大转换电流和待机电流。由于电流消耗很低，且采用小型SOT - 23封装形式，适用于电池供电和远程数据采集应用。使用与2线I²C兼容的接口通信，具有标准（100 kHz）和快速（400 kHz）I²C模式。片上转换时钟为I²C和转换时钟提供相互独立的时序，可被寻址，允许在一条双线总线上最多连接8个器件。由单电源供电，电源电压范围为2.7V至5.5V，还提供极佳的差分非线性（DNL）误差和积分非线性（INL）误差，误差的最大值均为±1 LSB。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3021A5T-E/OT
- 商品编号
- C128576
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 22.3kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 5nA |
商品概述
一款具有10位分辨率的逐次逼近型A/D转换器（ADC），提供一个单端输入且具有很低的功耗。采用先进的CMOS技术，可分别提供低至250 μA和1 μA的最大转换电流和待机电流。由于电流消耗很低，且采用小型SOT - 23封装形式，适用于电池供电和远程数据采集应用。使用与2线I²C兼容的接口通信，具有标准（100 kHz）和快速（400 kHz）I²C模式。片上转换时钟为I²C和转换时钟提供相互独立的时序，可被寻址，允许在一条双线总线上最多连接8个器件。由单电源供电，电源电压范围为2.7V至5.5V，还提供极佳的差分非线性（DNL）误差和积分非线性（INL）误差，误差的最大值均为±1 LSB。
商品特性
- 10位分辨率
- ±1 LSB DNL，± 1 LSB INL（最大值）
- 250 μA最大转换电流
- 5 nA典型待机电流，1 μA（最大值）
- 兼容I²C串行接口 - 100 kHz I²C标准模式 - 400 kHz I²C快速模式
- 一条双线总线上最多可连接8个器件
- I²C快速模式下的转换速率为22.3 ksps
- 单端模拟输入通道
- 片上采样和保持电路
- 片上转换时钟模块
- 单电源供电的规范工作电压：2.7V至5.5V
- 温度范围：扩展级： - 40°C至 + 125°C
- 小型SOT - 23封装
应用领域
- 数据记录
- 多区域监视
- 手持便携式应用
- 由电池供电的测试设备
- 远程或遥控的数据采集
