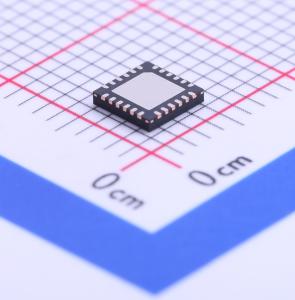

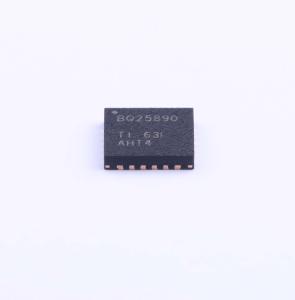

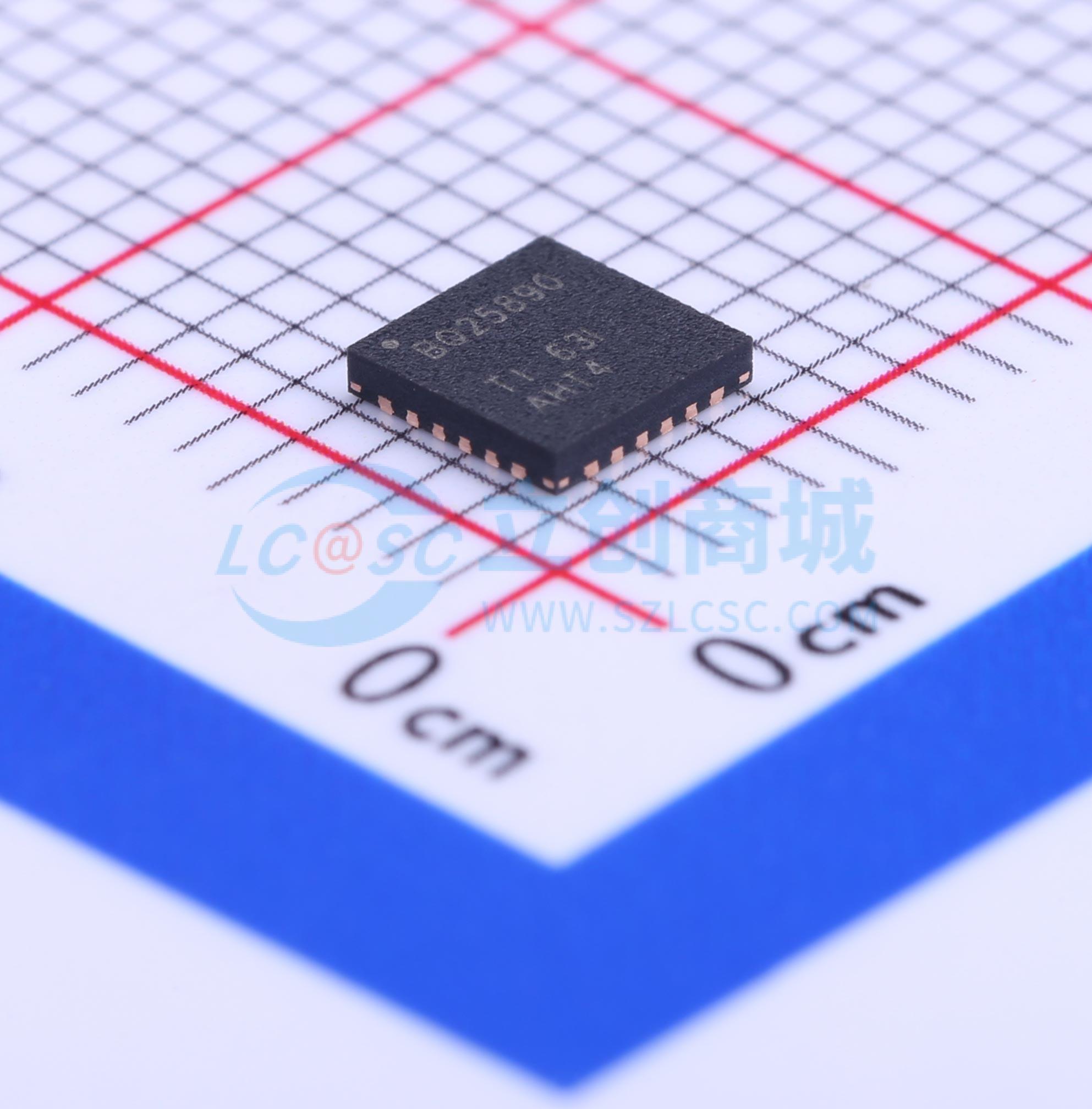

温馨提醒：图片仅供参考，商品以实物为准

BQ25890RTWR

I²C控制单节快速充电器，采用MaxCharge技术实现高输入电压和可调电压USB On-the-Go升压模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25890 采用 Maxcharge™ 技术、支持高输入且具有 D+/D- 的 I2C 单节 5A 降压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25890RTWR
商品编号: C130451
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

bq25890 和bq25892 是适用于锂离子电池和锂聚合物电池的高度集成型5A 开关模式电池充电管理和系统电源路径管理器件。此类器件支持高输入电压快速充电。其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。具有充电和系统设置的 I²C 串行接口使得此器件成为一个真正的灵活解决方案。

商品特性

2A 充电电流下的充电效率高达 93%；3A 充电电流下的充电效率高达 91%
针对高电压输入(9V/12V) 进行了优化
低功耗PFM 模式，适用于轻负载操作
USB On-the-Go (OTG)，可调输出电压范围为 4.5V 至5.5V
可选 500KHz/1.5MHz 升压转换器，输出电流高达2.4A
5V/1A 输出时的升压效率为 93%
精确的断续模式过流保护
单个输入，支持USB 输入和可调高压适配器
支持3.9V 至14V 输入电压范围
输入电流限制（100mA 至3.25A，分辨率为50mA），支持USB2.0、USB3.0 标准和高压适配器
通过输入电压限制（最高14V）实现最大功率跟踪，适用于各类适配器
自动检测USB SDP、CDP、DCP 以及非标准适配器(bq25890)
输入电流优化器(ICO)，无需过载适配器即可最大限度提高输入功率
充电器输出与电池终端间的电阻补偿(IRCOMP)
借助11mΩ 电池放电金属氧化物半导体场效应晶体管(MOSFET) 实现最高电池放电效率，放电电流高达9A
集成模数转换器(ADC)，用于系统监视（电压、温度和充电电流）
与无电池或深度放电电池工作时可瞬时接通
电池管理模式中的理想二极管运行
BATFET 控制，支持运输模式、唤醒和完全系统复位
灵活的自主和 I²C 模式，可实现最优系统性能
高集成度，包括所有MOSFET、电流感测和环路补偿
±5% 充电电流调节
±7.5% 输入电流调节
用于充电模式和升压模式的电池温度感测
热调节和热关断

应用领域

智能手机
平板电脑
便携式网络设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.9V~14V
	最大充电电流	5A
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	12uA
	接口类型	I2C
