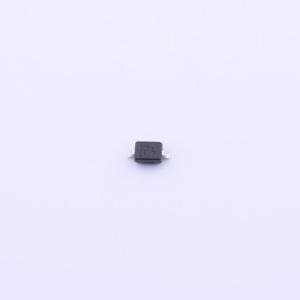

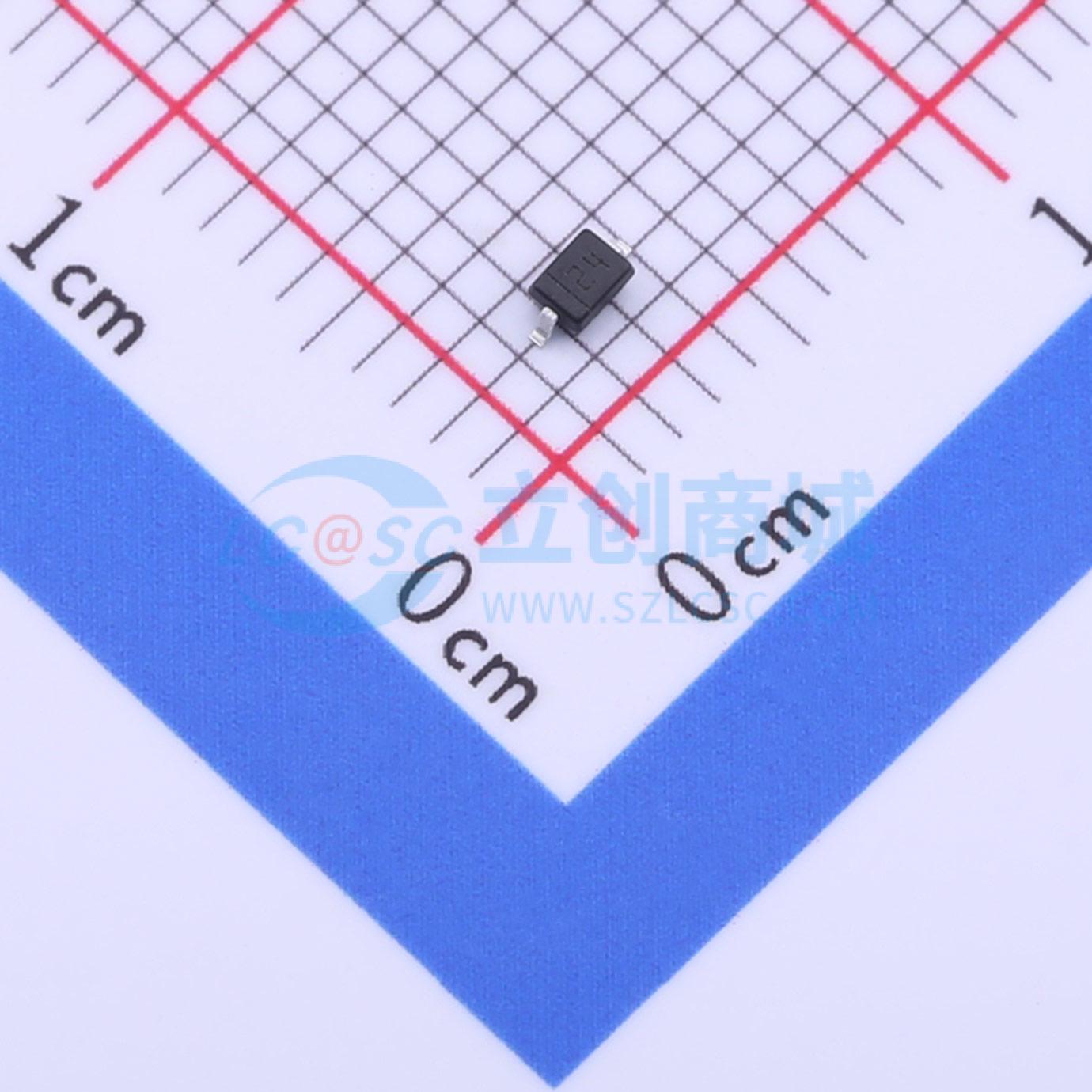

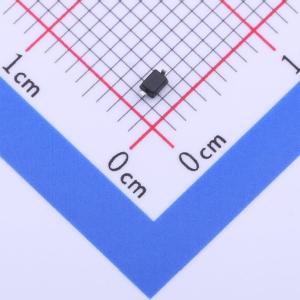

温馨提醒：图片仅供参考，商品以实物为准
ESDLIN1524BJ
双向TVS 15V 24V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Transil ，用于ESD保护的瞬态浪涌电压抑制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDLIN1524BJ
- 商品编号
- C130452
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V；24V | |
| 钳位电压 | 40V；50V；35V；25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18.9V；27.8V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 16pF |
商品概述
该器件是一款非对称瞬态抑制（Transil）二极管，专为汽车局域互联网络（LIN）总线线路的静电放电（ESD）保护而设计。SOD323是一种超小型封装，可节省高密度印刷电路板的空间。 瞬态抑制（Transil）二极管通过钳位作用提供高过压保护，并且对瞬态过电压具有瞬时响应能力。
商品特性
- 通过AEC-Q101认证
- 非对称双向器件
- 耐受电压：
- 15 V（满足反接电池要求）
- +24 V（满足快速启动要求）
- 低泄漏电流
- 符合以下标准：
- ISO 10605（C = 150pF，R = 330Ω）
- 30 kV（空气放电）
- 30 kV（接触放电）
- ISO 10605（C = 330pF，R = 330Ω）
- 30 kV（空气放电）
- 30 kV（接触放电）
- ISO 7637-3
- 脉冲3a：VS = -150 V
- 脉冲3b：VS = 100 V
- 人体模型（HBM）MIL STD 833，3级（>4 kV）
- ISO 17987-7（LIN总线）
- SAE J3076（CXPI总线）
