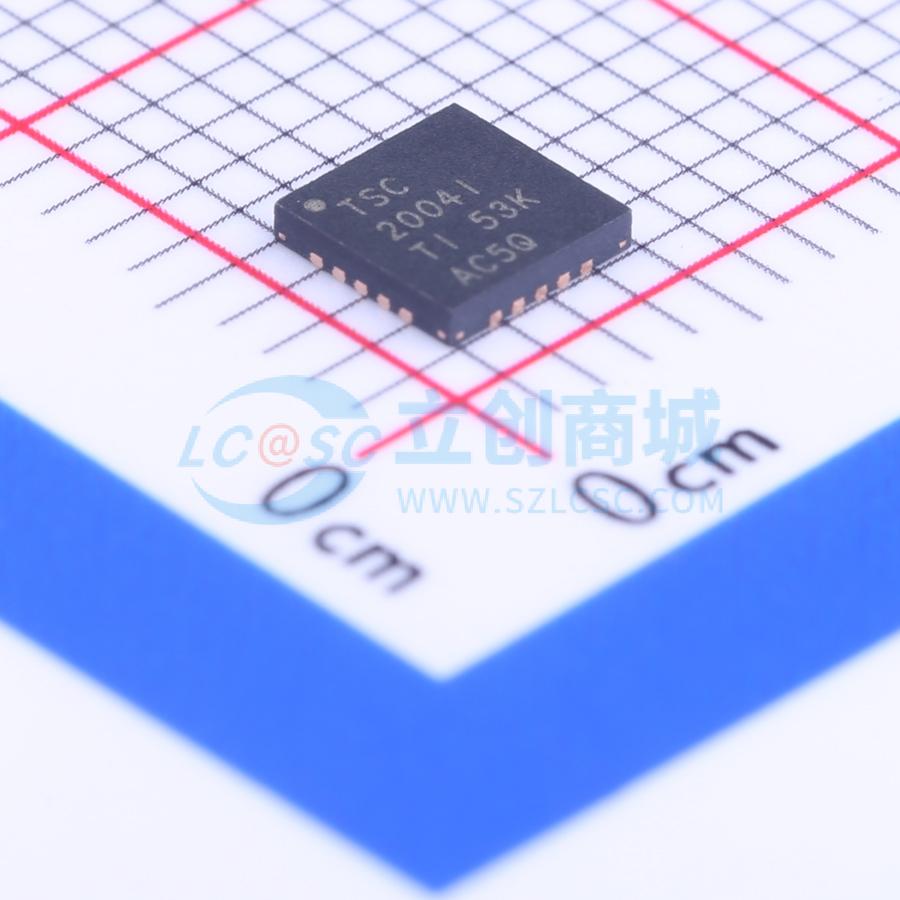

温馨提醒：图片仅供参考，商品以实物为准
TSC2004IRTJR
低功耗触摸屏控制器，具备I²C接口、预处理功能和可编程分辨率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSC2004 具有 SPI 串行接口的毫微瓦功耗触摸屏控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSC2004IRTJR
- 商品编号
- C128424
- 商品封装
- QFN20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸屏控制器 | |
| 触摸屏类型 | 4线电阻式 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；串行 | |
| 功能特性 | 内置温度传感器 |
商品概述
TSC2004是一款超低功耗触摸屏控制器，专为对功耗敏感的手持设备设计，可配合低电压处理器工作，最低可支持1.2V供电电压，可由单节电池供电。芯片集成完整的12位模数电阻触摸屏转换电路，包含驱动电路和控制逻辑，可实现触摸压力测量。芯片可对触摸屏测量数据进行预处理，降低总线负载，减少主处理器资源消耗，主处理器可将资源分配给更关键的功能。芯片支持I2C串行总线及数据传输协议的标准、快速、高速三种工作模式，支持可编程分辨率，可提供10位或12位分辨率，适配不同屏幕尺寸与性能需求。芯片提供两种封装形式，工作温度范围为-40℃~85℃。
商品特性
- 支持4线触摸屏接口
- 支持比例转换
- 单路供电，供电电压范围1.2V~3.6V
- 可预处理测量数据，降低总线活动
- 支持高速I2C兼容接口
- 内置屏幕触摸检测功能
- 支持基于寄存器的可编程配置，可配置分辨率（10位或12位）、采样率、系统时序
- 片内集成温度测量功能
- 支持触摸压力测量
- 自带自动掉电控制
- 低功耗：760μW（1.8V，50SPS）；285μW（1.2V，50SPS）；74μW（1.6V，8.2kSPS等效速率）；47μW（1.2V，8.2kSPS等效速率）
- 增强型ESD防护：±8kV HBM、±1kV CDM、±25kV气隙放电、±12kV接触放电
- 提供2.5×2.5 WCSp-18和4×4 QFN-20两种封装
应用领域
- 移动电话
- 便携式仪器
- MP3播放器、寻呼机
- 多屏触控控制
