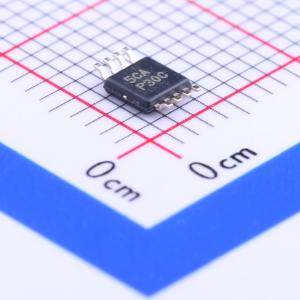

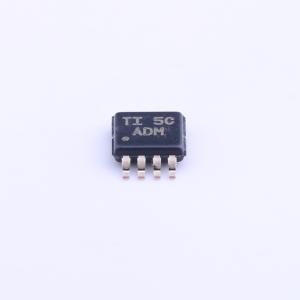

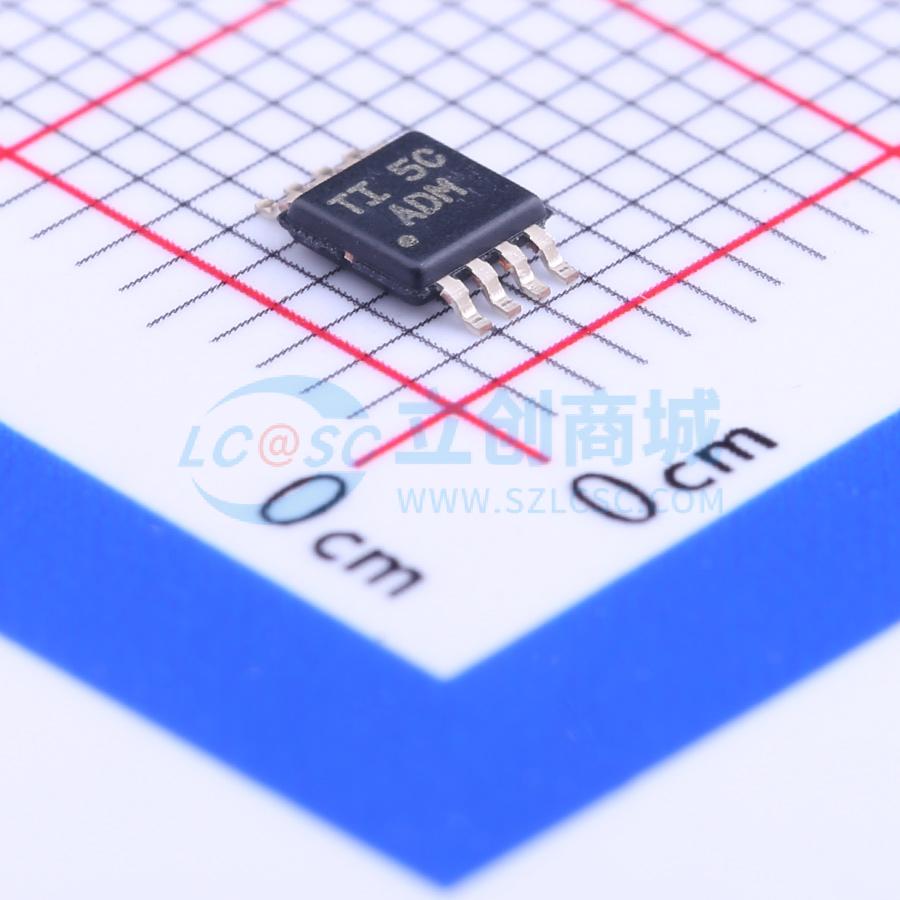

温馨提醒：图片仅供参考，商品以实物为准
TLV2782IDGKR
1.8V高速轨到轨输入/输出带关断功能的运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLV2782 双通道 3.6V 8MHz RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2782IDGKR
- 商品编号
- C128425
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.8V~3.6V | |
| 双电源(Vee~Vcc) | 900mV~1.8V；-1.8V~-900mV | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 增益带宽积(GBW) | 8MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4.8V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 80dB | |
| 输入电压噪声密度(eN) | 18nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 2.5pA | |
| 静态电流(Iq) | 650uA | |
| 输出电流 | 15mA | |
| 输入失调电流(Ios) | 15pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 使能/关断功能 |
商品概述
TLV278x单电源运算放大器具备轨到轨输入和输出能力。在 -40°C 至 125°C 的扩展工业温度范围内，TLV278x 将最低工作电源电压降至 1.8 V，同时增加了轨到轨输出摆幅特性。TLV278x 仅需 650 μA 的电源电流即可提供 8 MHz 的带宽。最大推荐电源电压为 3.6 V，这使得该器件可由两节可充电电池（±1.8 V 电源降至 ±0.9 V）供电运行。 宽带宽、低噪声和低失真的特性组合使其非常适合高速和高分辨率数据转换器应用。 所有型号均提供 PDIP、SOIC 封装，以及更新、更小的 SOT - 23（单运放）、MSOP（双运放）和 TSSOP（四运放）封装。
