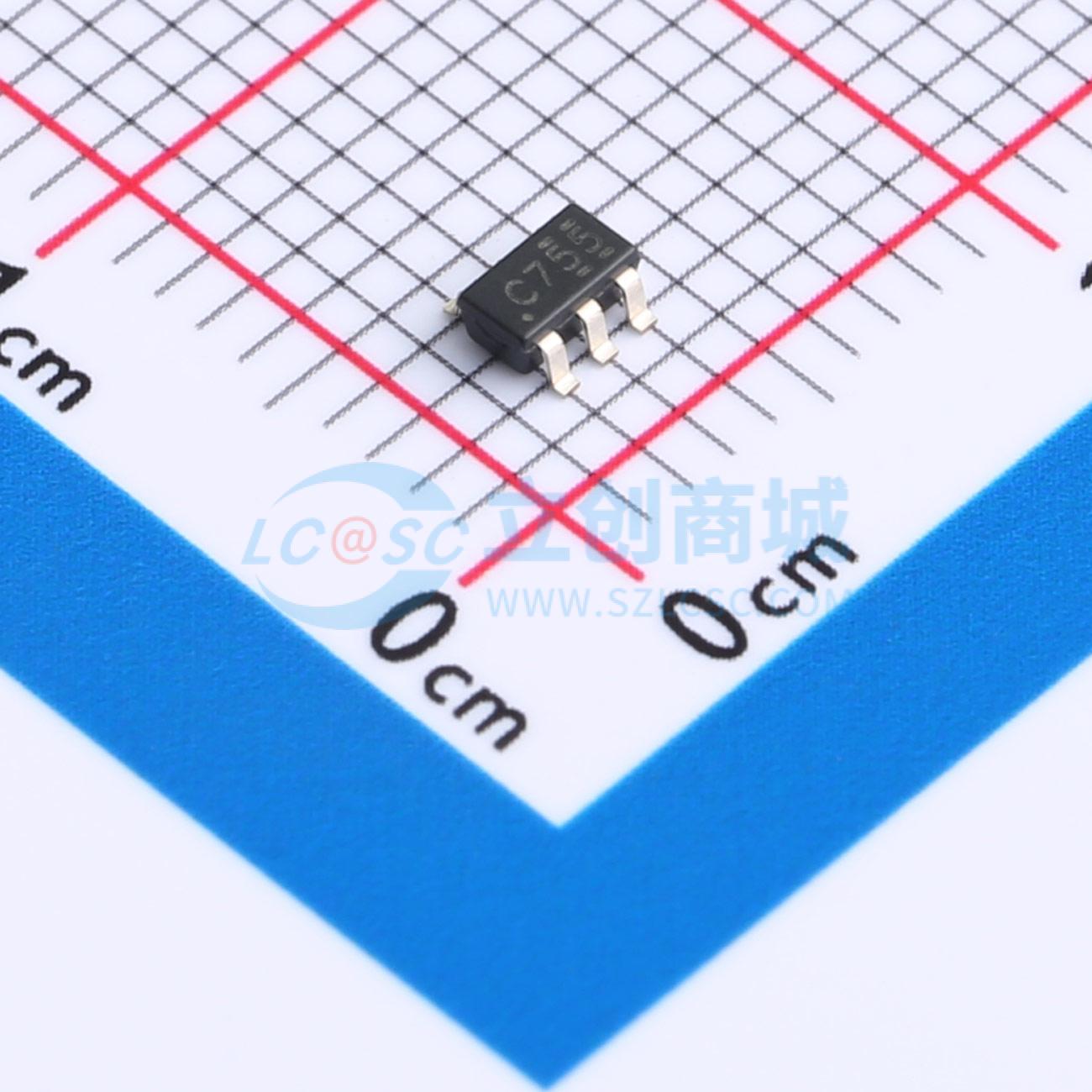

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G175DBVR
单路D型触发器 具有异步清零功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G175 具有异步清零功能的单路 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G175DBVR
- 商品编号
- C128412
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.032667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 175MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 500ps | |
| 保持时间 | 500ps |
商品概述
SN74LVC1G175是带异步清零功能的单D型触发器，适用于1.65V~5.5V的电源电压工作。该器件带有异步清零CLR输入，当CLR为高电平时，输入引脚D的数据会在时钟CLK的上升沿传输到输出引脚Q；当CLR为低电平时，无论时钟沿状态或D端输入数据如何，Q都会被强制为低电平。NanoFree封装技术以晶粒作为封装。该器件针对部分掉电应用采用Ioff规范，Ioff电路可关闭输出，避免器件掉电时产生破坏性回流电流。
商品特性
- 提供NanoFree封装选项
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 支持向下电压转换至Vcc
- 3.3V条件下最大tpd为4.3ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准
- ESD防护等级：人体模型2000V，机器模型200V，带电器件模型1000V
应用领域
- 电视
- 机顶盒
- 音频设备
- 电子销售点设备
- 电机驱动
- 个人电脑
- 笔记本电脑
- 服务器
- 工厂自动化与控制
- 平板电脑
- 医疗健康与健身设备
- 智能电网
- 电信基础设施
- 企业交换设备
- 投影仪
- 存储设备
