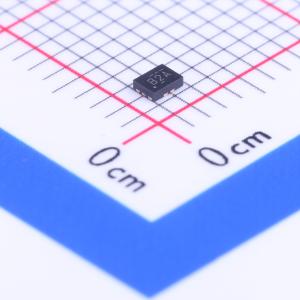

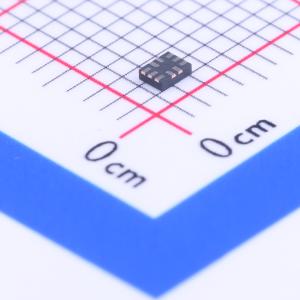

温馨提醒：图片仅供参考，商品以实物为准

TS3A5223RSWR

TS3A5223 0.45Ω双通道SPDT双向模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低导通电阻开关, 双通道SPDT双向模拟开关, 适用于音频信号传输和切换应用。
品牌名称: TI(德州仪器)
商品型号: TS3A5223RSWR
商品编号: C128419
商品封装: QFN-10(1.8x1.4)
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

TS3A5223是一款高速双通道模拟开关，具有先断后通以及双向信号切换功能。可被用作一个双路2:1复用器或者一个1:2双路去复用器。提供极低的导通电阻、很低的THD和通道间串扰以及很高的关闭隔离。这些特性使得TS3A5223适用于音频信号传输和切换应用。控制逻辑支持1V - 3.6V CMOS逻辑电平。此逻辑接口可在不增加电源输出电流 (I_CC) 的前提下实现与各种CPU和微控制器的直接对接，从而降低了功耗。

TS3A5223是一个双向、2通道、单刀双掷 (2:1 SPDT) 模拟开关，设计工作电压为1.65 V至3.6 V。该开关解决方案采用小型1.4mm x 1.8 mm QFN封装，同时保持出色的信号完整性，这使得TS3A5223适用于个人电子、便携式仪器以及测试和家用电子等广泛应用。该器件通过其低导通电阻、出色的导通电阻匹配和总谐波失真 (THD) 性能来保持信号完整性。为防止信号从一个通道传输到另一个通道时发生失真，TS3A5223器件还具有指定的先断后通功能。

商品特性

低导通电阻：开关电压为3.6V时为0.45Ω（典型值），电压为1.8V时为0.85Ω（典型值）
宽电源电压：1.65V至3.6V
1.0V兼容逻辑接口
高切换带宽：80MHz
在整个波段上，总谐波失真(THD)为0.01%
额定最小先开后合
双向切换
–75dB通道至通道串扰
具有极低功率耗散和泄漏电流的 - 70dB通道至通道关闭隔离
极小型QFN - 10封装：1.8mm x 1.4mm
针对所有引脚的ESD保护：–2kV HBM，500V CDM

应用领域

便携式电子产品
智能手机、平板电脑
家用电器
有线通信

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交56单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.65V~3.6V
	导通时间(ton)	70ns

	属性	参数值
	导通电阻(Ron)	450mΩ
	关闭时间(toff)	75ns
	工作温度	-40℃~+85℃
	带宽	80MHz
	传播延迟(tpd)	100ps
