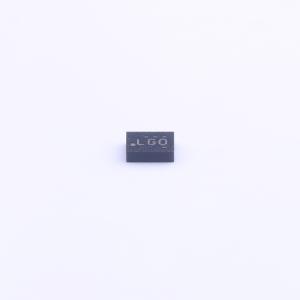

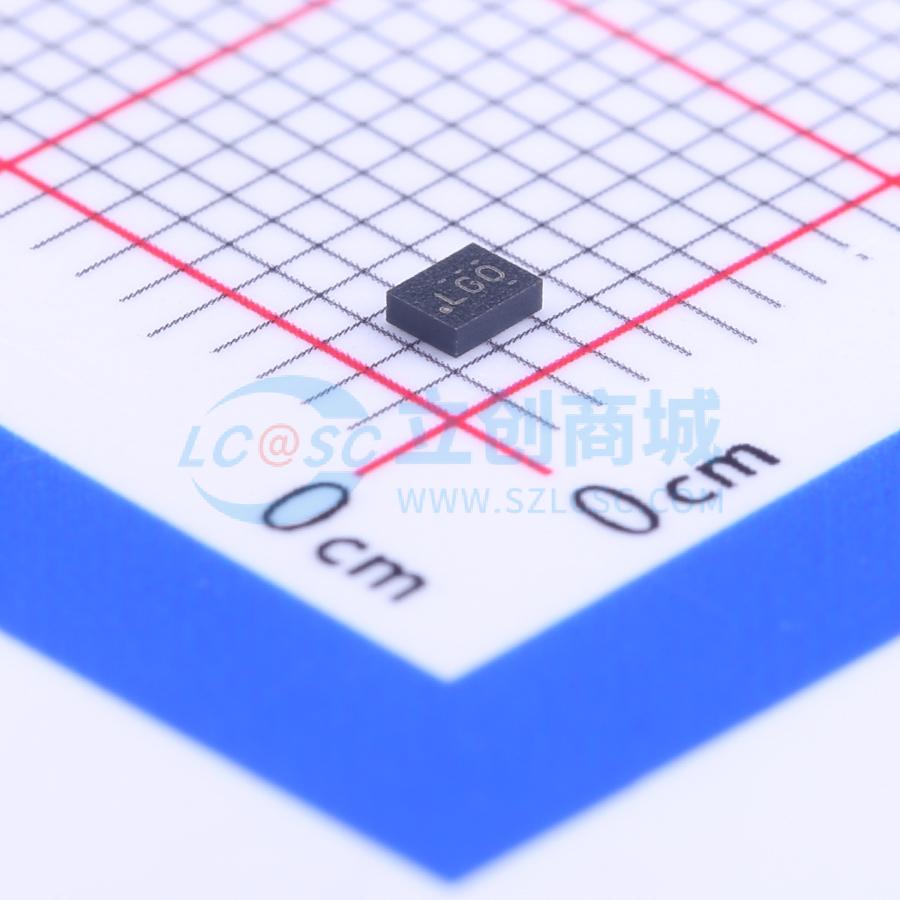

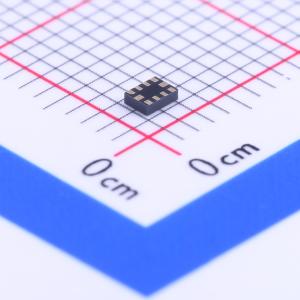

TS3USB221ERSER

带单使能和IEC 3级ESD保护的高速USB2.0（480 Mbps）1:2复用器-解复用器开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3USB221E 具有单使能端的高速 USB 2.0 (480Mbps) 1:2 多路复用器/多路解复用器开关
品牌名称: TI(德州仪器)
商品型号: TS3USB221ERSER
商品编号: C129313
商品封装: UQFN-10-EP(1.5x2)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TS3USB221E 是一种高带宽开关，专为手机和消费类应用中的高速 USB 2.0 信号切换设计，例如手机、数码相机以及具有有限 USB I/O 的笔记本电脑。该开关的宽带宽（1 GHz）允许信号以最小的边沿和相位失真通过。该设备将来自 USB 主机设备的差分输出复用到两个相应的输出之一。开关是双向的，并且在输出端对高速信号几乎没有或没有衰减。TS3USB221E 设计具有低比特间偏斜和高通道间噪声隔离，并兼容各种标准，如高速 USB 2.0 (480 Mbps)。

TS3USB221E 在所有引脚上集成了 ESD 保护单元，提供 SON 封装（3 mm x 3 mm）和微型 μQFN 封装（2 mm x 1.5 mm），并在 -40℃ 至 85℃ 的自由空气温度范围内进行了特性测试。

商品特性

VCC 操作范围为 2.5V 至 3.3V，开关 I/O 可接受高达 5.5V 的信号，1.8V 兼容控制引脚输入
当 OC 被禁用时低功耗模式 (1 μA)
rON = 6 Ω 最大值，ΔrON = 0.2 Ω 典型值，Cio(on) = 7 pF 最大值
低功耗消耗 (30 μA 最大值)
ESD 性能测试符合 JESD 22 标准：7000-V 人体模型 (A114-B, Class II)，1000-V 带电设备模型 (C101)
I/O 端口到 GND 的 ESD 性能：12-kV 人体模型 (A114-B, Class II)，±7-kV 接触放电 (IEC 61000-4-2)
高带宽 (1 GHz 典型值)

应用领域

路由USB 1.0、1.1和2.0的信号
移动电话
数码相机
笔记本电脑
USB 输入/输出扩展
MHL 1.0

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.3V~3.6V
	导通时间(ton)	30ns
	导通电阻(Ron)	6Ω

	属性	参数值
	关闭时间(toff)	12ns
	工作温度	-40℃~+85℃
	导通电容(Con)	7pF
	带宽	1GHz
	传播延迟(tpd)	250ps
