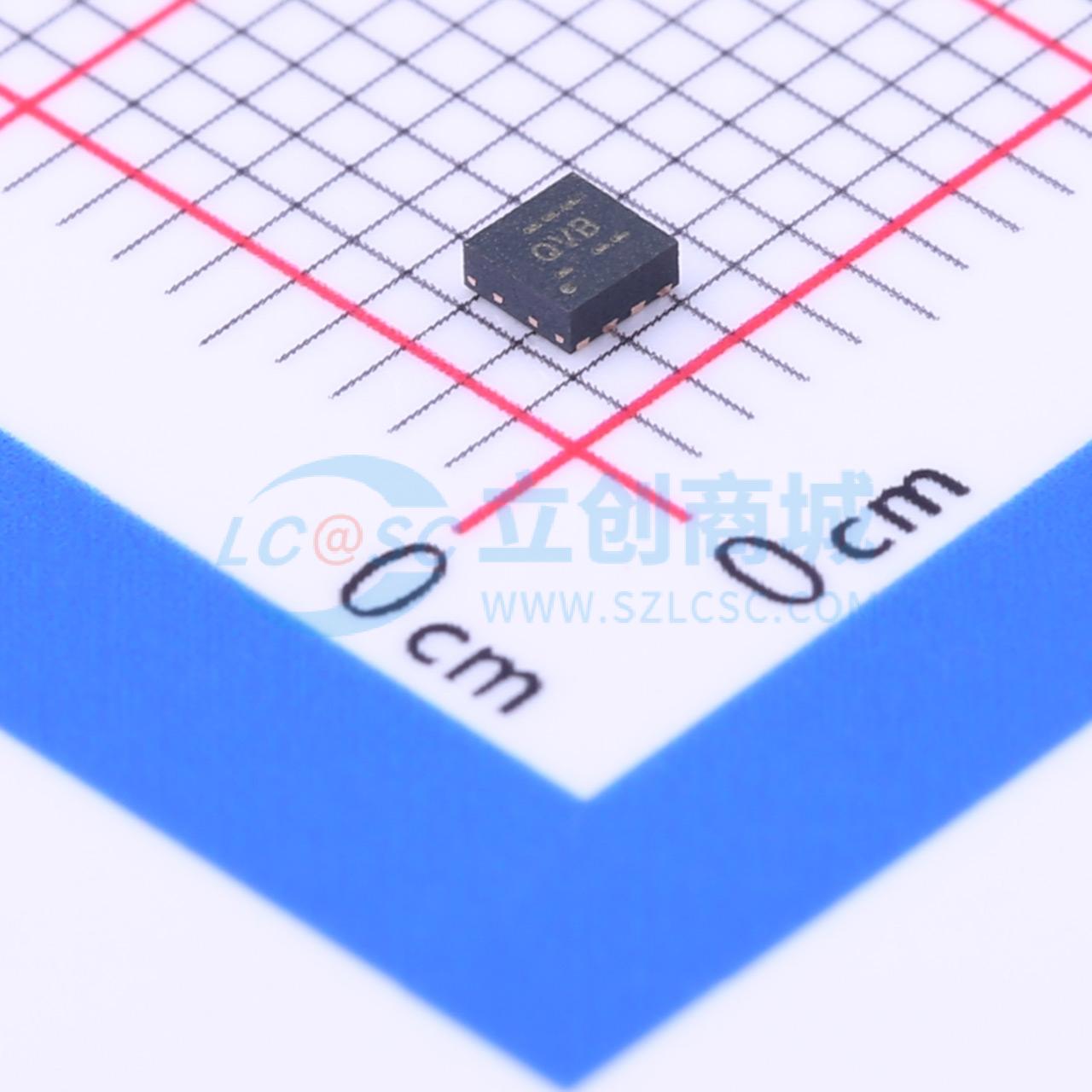

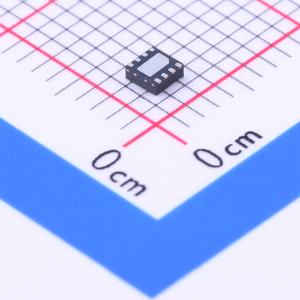

温馨提醒：图片仅供参考，商品以实物为准
TLV62065DSGR
高效率2A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV62065是一款高效率同步降压DC-DC转换器,输入电压范围为2.9V至5.5V,最大输出电流为2A。该器件具有3MHz固定频率PWM模式和轻载时自动进入省电模式的功能,确保在整个负载范围内保持高效率。典型静态电流为18μA,具备输出电容放电功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV62065DSGR
- 商品编号
- C126961
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~5.5V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TLV62065 器件是一款高效率同步降压 DC-DC 转换器。它可以提供高达 2-A 的输出电流。的输入电压范围为 2.9 V 至 5.5 V，非常适合从 5-V 或 3.3-V 系统电源轨进行电源转换。TLV62065 在 3-MHz 固定频率下工作，并在轻负载电流时进入省电模式以在整个负载电流范围内保持高效率。对于低噪声应用，可以通过将 MODE 引脚拉高来强制 TLV62065 进入固定频率 PWM 模式。在关断模式下，电流消耗减少到小于 1 μA，并且内部电路会放电输出电容。TLV62065 可以与 1-μH 电感器和 10-μF 输出电容一起工作。TLV62065 采用小型 2 mm x 2 mm x 0.75 mm 8 引脚 WSON 封装。
应用领域
- 负载点(POL)
- 笔记本电脑
- 手持PC
- 移动媒体播放器
- 机顶盒
