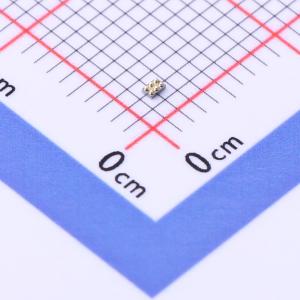

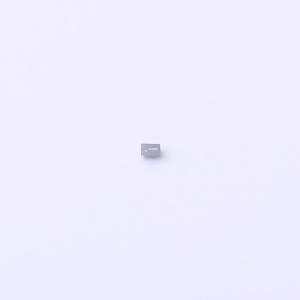

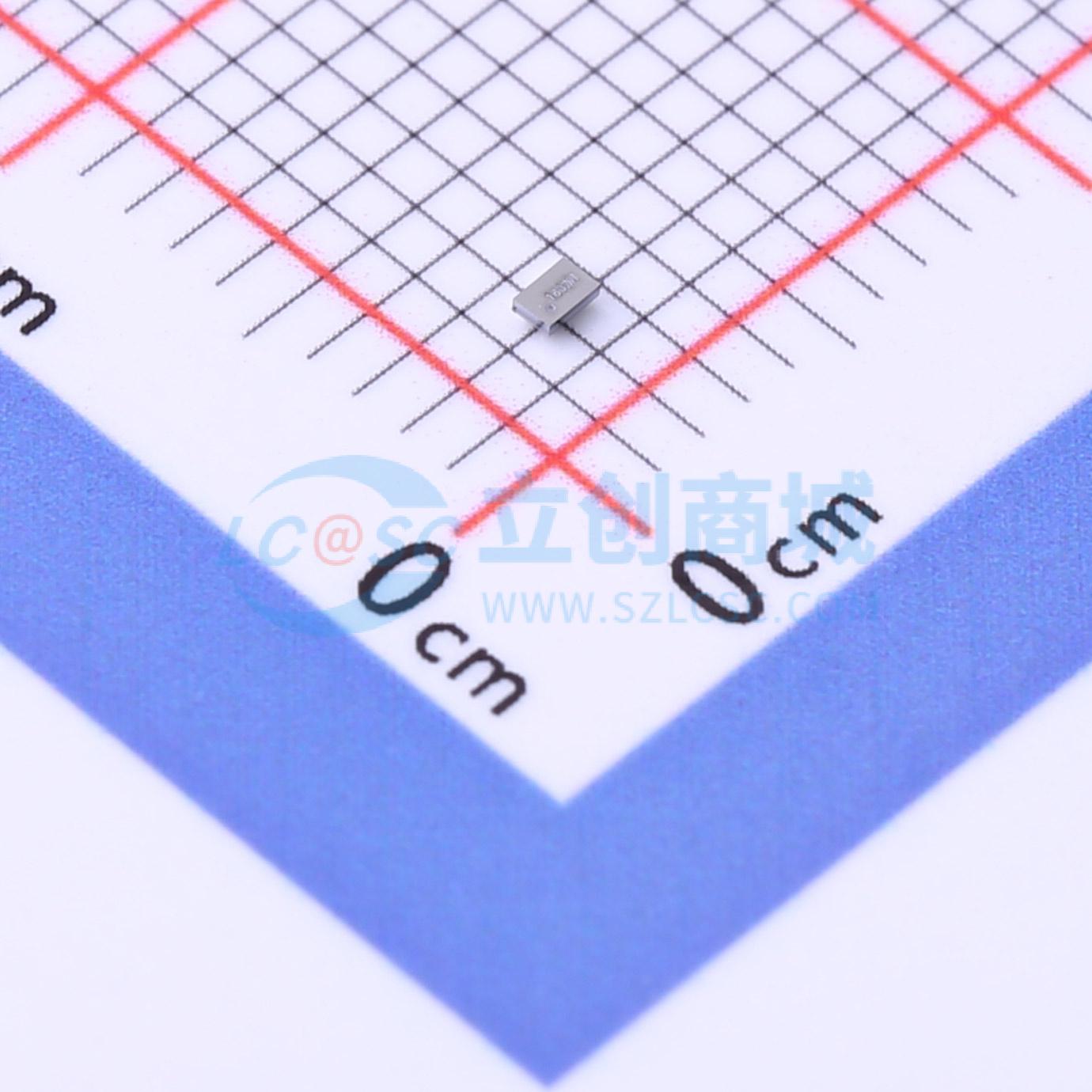

温馨提醒：图片仅供参考，商品以实物为准

TS5A12301EYFPR

TS5A12301E 0.75-Ω SPDT 模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道、单刀双掷 (SPDT) 模拟开关，适用于便携式应用。
品牌名称: TI(德州仪器)
商品型号: TS5A12301EYFPR
商品编号: C126962
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

TS5A12301E器件是一款双向、单通道、单刀双掷（SPDT）模拟开关，设计工作电压范围为2.25 V至5.5 V。该器件具有低导通电阻，通道间导通电阻匹配性极佳，且具备先断后通特性，可防止信号从一条路径切换到另一条路径时出现信号失真。该器件的总谐波失真（THD）性能出色，功耗极低。这些特性使该器件适用于便携式音频应用。控制输入（IN）引脚可连接到低压GPIO，允许通过1.8 V信号进行控制。 TS5A12301E的COM端口到地具有±15 kV气隙放电和±8 kV接触放电ESD保护，符合IEC 4级ESD标准（IEC 61000 - 4 - 2）。

商品特性

低导通电阻（0.75 Ω）
低电荷注入
出色的导通电阻匹配性
掉电模式下隔离，VCC = 0
规定的先断后通切换
2.25 V至5.5 V电源（VCC）
6 MΩ输入下拉电阻允许控制输入（IN）不连接
1.8 V兼容控制输入阈值，与VCC无关
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD性能按照JESD 22标准测试
3000 V人体模型（A114 - B，II类）
1000 V带电器件模型（C101）
COM端口到地的ESD性能
8000 V人体模型（A114 - B，II类）
±8 kV接触放电（IEC 61000 - 4 - 2）
±15 kV气隙放电（IEC 61000 - 4 - 2）

应用领域

手机
个人数字助理（PDA）
便携式仪器
MP3播放器
便携式媒体播放器

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	2.25V~5.5V
	导通时间(ton)	110ns

	属性	参数值
	导通电阻(Ron)	750mΩ
	关闭时间(toff)	100ns
	工作温度	-40℃~+85℃
	导通电容(Con)	112pF
	带宽	55MHz
