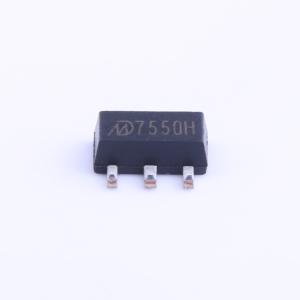

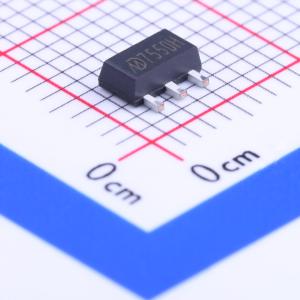

MD7550H
输入30V 输出3V~5V 120mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD75XXH 系列是使用CMOS 技术开发的低压差，低功耗电流高精度降压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。最高工作电压可达30V ，适合需要较高耐压的应用电路。
- 品牌名称
- 明达微
- 商品型号
- MD7550H
- 商品编号
- C126977
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 120mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 60mV@(10mA) | |
| 静态电流(Iq) | 1.2uA | |
| 特性 | 过压保护；过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MD75XXH 系列是使用CMOS 技术开发的低压差，低功耗电流高精度降压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。最高工作电压可达30V ，适合需要较高耐压的应用电路。
商品特性
- 输出电压精度高，精度 ±3%
- 输入输出压差低，典型值 10mV（Iout=1mA）
- 超低功耗电流，典型值 1.2μA
- 低输出电压温漂，典型值 50PPm/℃
- 输入耐压，30V 保持输出稳压
- 输出短路保护，短路电流 180mA
应用领域
- 使用电池供电设备的稳压电源
- 通信设备的稳压电源
- 家电玩具的稳压电源
- 移动电话用的稳压电源
- 便携式医用仪器稳压电源
