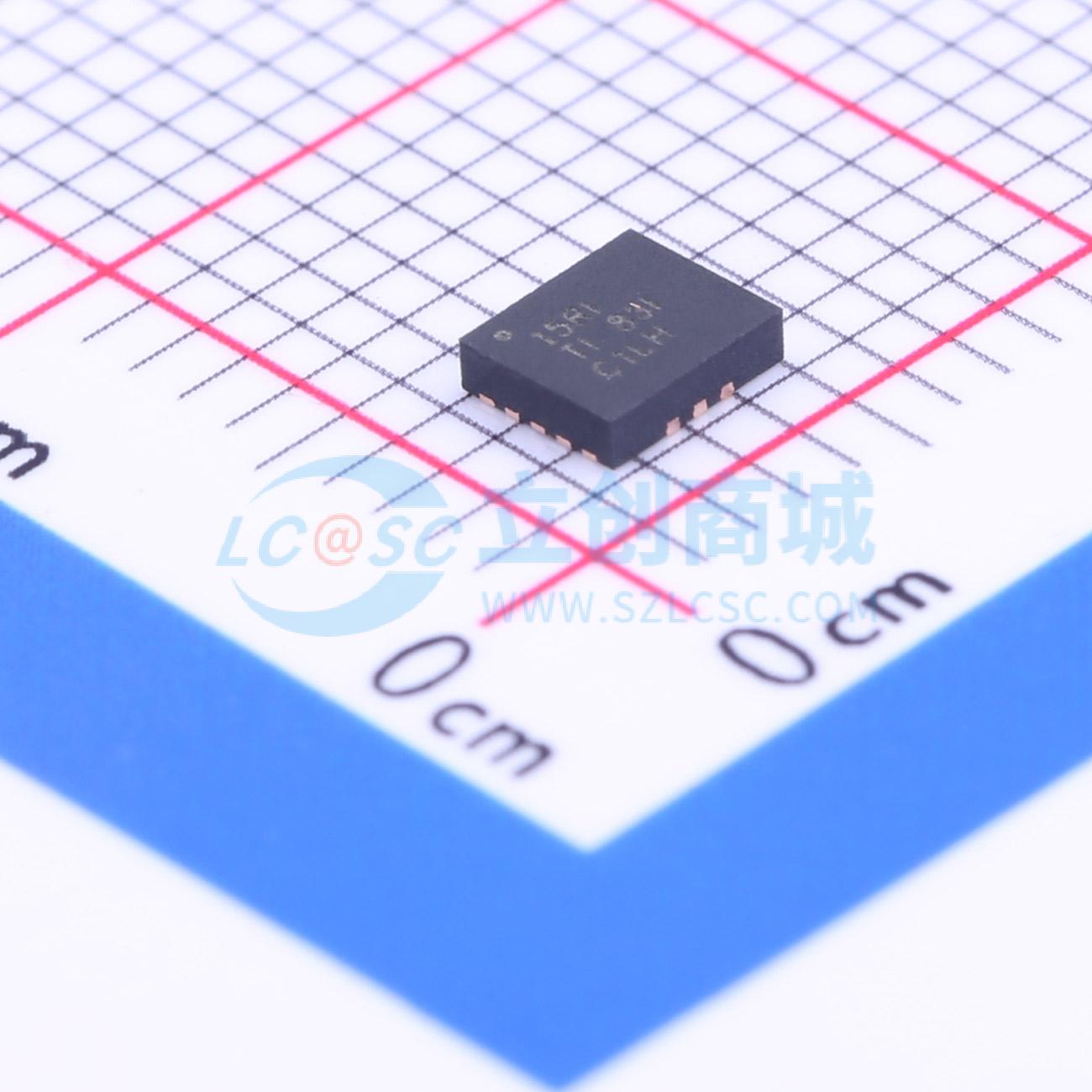

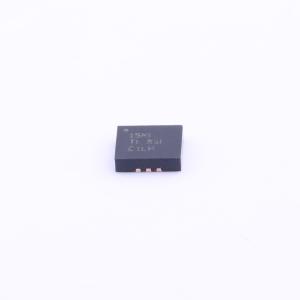

TPS61178RNWR

20V 10A 全集成同步升压转换器带负载断开控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61178x 是一款 20V 同步升压转换器,内置栅极驱动器,支持负载断开控制。输入电压范围为 2.7V 至 20V,输出电压范围为 4.5V 至 20V,可编程开关峰值电流高达 10A。该芯片采用固定频率峰值电流模式控制,并具有斜坡补偿。轻载时,TPS61178 进入自动 PFM 模式,而 TPS611781 进入强制 PWM 模式。此外,该芯片还具有短路保护、过压保护和热保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS61178RNWR
商品编号: C127918
商品封装: VQFN-13-HR(3x3.5)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPS61178x系列是一款20V同步升压转换器，内置用于负载断开的栅极驱动器。TPS61178x集成了两个低导通电阻功率FET：一个16mΩ的开关FET和一个16mΩ的整流FET。 TPS61178x采用集成了斜率补偿的固定频率峰值电流模式控制。在轻载时，TPS61178进入自动PFM模式，而TPS611781处于强制PWM模式。 TPS61178x在关断时可将输出与输入侧隔离。一旦输出短路，它将进入打嗝模式以降低热应力，并在短路解除后自动恢复。此外，TPS61178x还具备过压保护（OVP）和热保护功能，以避免故障运行。TPS61178x采用3.0mm x 3.5mm、13引脚的VQFN封装，具有增强的散热性能。

商品特性

输入电压范围：2.7V至20V
输出电压范围：4.5V至20V
可编程开关峰值电流：高达10A
集成两个16mΩ FET
效率高达96%：VIN = 7.2V，VOUT = 16V，IOUT = 2A
可调开关频率：高达2.2MHz
外部时钟同步：200kHz至2.2MHz
用于负载断开的栅极驱动器
打嗝式短路保护
过压保护
自动PFM操作 - TPS61178
强制PWM模式 - TPS611781
3.0mm x 3.5mm、13引脚的VQFN热棒封装
使用WEBENCH电源设计器利用TPS61178创建定制设计

应用领域

便携式扬声器
LCD显示屏源极驱动器
功率放大器电源
电机驱动器电源
USB Type-C功率传输

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~20V
	输出电压	4.5V~20V
	输出电流	10A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	内置
	输出类型	可调
